Proportional-DDrruuPccrkkorreepggoeertllivvoeennnattlii-ll

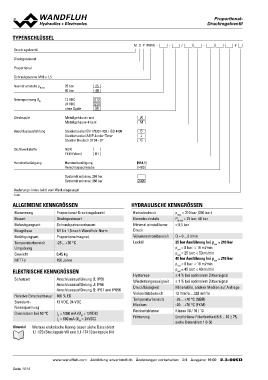

TYPENSCHLÜSSEL
M D P PM16 - - / - #
Druckregelventil
Direktgesteuert
Proportional
Schraubpatrone M16 x 1,5
Nenndruckstufe pN red 25 bar 25
40 bar 40
Nennspannung UN 12 VDC G12
24 VDC G24
ohne Spule X5
Steckspule Metallgehäuse rund W
Metallgehäuse 4-kant M
Anschlussausführung Steckersockel EN 175301-803 / ISO 4400 D
Steckersockel AMP Junior-Timer J
Stecker Deutsch DT04 - 2P G
Dichtwerkstoffe NBR
FKM (Viton)
D1
Handnotbetätigung Handnotbetätigung HB4,5
Verschlussschraube HB0
Systemdruck max. 210 bar Z406
Systemdruck max. 350 bar
Änderungs-Index (wird vom Werk eingesetzt)
2.3-605
ALLGEMEINE KENNGRÖSSEN HYDRAULISCHE KENNGRÖSSEN
Benennung Proportional-Druckregelventil Betriebsdruck pmax = 210 bar (350 bar)
Bauart Direktgesteuert Nenndruckstufe PN red = 25 bar, 40 bar
Befestigungsart Schraubpatronenbauart Minimal einstellbarer < 0,5 bar
Baugrösse M16 x 1,5 nach Wandfluh-Norm Druck
Betätigungsart Proportionalmagnet Volumenstrombereich Q = 0…6 l/min
Temperaturbereich -25…+70 °C Lecköl 25 bar Ausführung bei psys = 210 bar
Umgebung pred = 0 bar: < 10 ml/min
Gewicht 0,45 kg Hysterese pred = 25 bar: < 50 ml/min
MTTFd 150 Jahre Wiederholgenauigkeit 40 bar Ausführung bei psys = 210 bar
Druckflüssigkeit pred = 0 bar: < 10 ml/min
ELEKTRISCHE KENNGRÖSSEN Viskositätsbereich pred = 45 bar: < 40 ml/min
Temperaturbereich ≤ 4 % bei optimalem Dithersignal
Schutzart Anschlussausführung D: IP65 Medium ≤ 1 % bei optimalem Dithersignal
Anschlussausführung J: IP66 Reinheitsklasse Mineralöle, andere Medien auf Anfrage
Relative Einschaltdauer Anschlussausführung G: IP67 und IP69K Filtrierung 12 mm2/s…320 mm2/s
Standard- 100 % ED -25…+70 °C (NBR)
Nennspannung 12 VDC, 24 VDC -20…+70 °C (FKM)
Grenzstrom bei 50 °C Klasse 18 / 16 / 13
IG = 1360 mA (UN = 12VDC) Empfohlene Filterfeinheit ß 6…10 ≥ 75,
IG = 680 mA (UN = 24VDC) siehe Datenblatt 1.0-50
Hinweis! Weitere elektrische Kenngrössen siehe Datenblatt
1.1-173 (Steckspule W) und 1.1-174 (Steckspule M)
www.wandfluh.com Abbildung unverbindlich Änderungen vorbehalten 2/4 Ausgabe: 19 00 2.3-605D
