Proportional-DDrruuPccrkkorreepggoeertllivvoeennnattlii-ll

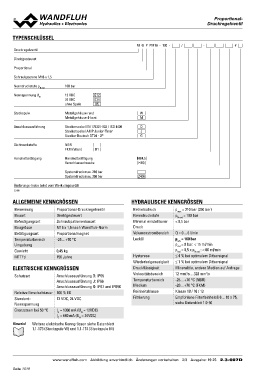

TYPENSCHLÜSSEL
M G P PM16 - 100 - / - #
Druckregelventil
Direktgesteuert
Proportional
Schraubpatrone M16 x 1,5
Nenndruckstufe pN red 100 bar G12
Nennspannung UN G24
12 VDC X5
24 VDC
ohne Spule
Steckspule Metallgehäuse rund W
Metallgehäuse 4-kant M
D
Anschlussausführung Steckersockel EN 175301-803 / ISO 4400 J
Steckersockel AMP Junior-Timer G
Stecker Deutsch DT04 - 2P
HB4,5
Dichtwerkstoffe NBR HB0
FKM (Viton)
D1 Z406
Handnotbetätigung Handnotbetätigung
Verschlussschraube
Systemdruck max. 210 bar
Systemdruck max. 350 bar
Änderungs-Index (wird vom Werk eingesetzt)
2.3-607
ALLGEMEINE KENNGRÖSSEN HYDRAULISCHE KENNGRÖSSEN
Benennung Proportional-Druckregelventil Betriebsdruck pmax = 210 bar (350 bar)
Bauart Direktgesteuert Nenndruckstufe pN red = 100 bar
Befestigungsart Schraubpatronenbauart Minimal einstellbarer < 0,5 bar
Baugrösse M16 x 1,5 nach Wandfluh-Norm Druck
Betätigungsart Proportionalmagnet Volumenstrombereich Q = 0…6 l/min
Temperaturbereich -25…+70 °C Lecköl psys = 160 bar
Umgebung pred = 0 bar: < 15 ml/min
Gewicht 0,45 kg Hysterese pred = 0,5 x pN red : < 60 ml/min
MTTFd 150 Jahre Wiederholgenauigkeit ≤ 4 % bei optimalem Dithersignal
Druckflüssigkeit ≤ 1 % bei optimalem Dithersignal
ELEKTRISCHE KENNGRÖSSEN Viskositätsbereich Mineralöle, andere Medien auf Anfrage
Temperaturbereich 12 mm2/s…320 mm2/s
Schutzart Anschlussausführung D: IP65 Medium -25…+70 °C (NBR)
Anschlussausführung J: IP66 Reinheitsklasse -20…+70 °C (FKM)
Relative Einschaltdauer Anschlussausführung G: IP67 und IP69K Filtrierung Klasse 18 / 16 / 13
Standard- 100 % ED Empfohlene Filterfeinheit ß 6…10 ≥ 75,
Nennspannung 12 VDC, 24 VDC siehe Datenblatt 1.0-50
Grenzstrom bei 50 °C
IG = 1360 mA (UN = 12VDC)
IG = 680 mA (UN = 24VDC)
Hinweis! Weitere elektrische Kenngrössen siehe Datenblatt
1.1-173 (Steckspule W) und 1.1-174 (Steckspule M)
www.wandfluh.com Abbildung unverbindlich Änderungen vorbehalten 2/3 Ausgabe: 19 25 2.3-607D
