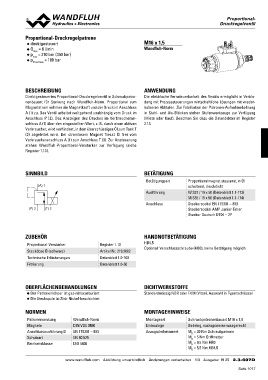

Proportional-Druckregelpatrone M16 x 1,5
◆ direktgesteuert
QppNmmaraexxd==ma26x1=l0/m1b0ian0r Wandfluh-Norm
◆
◆ (350 bar)
◆ bar

BESCHREIBUNG ANWENDUNG

Direktgesteuertes Proportional-Druckregelventil in Schraubpatro- Die elektrische Fernsteuerbarkeit des Ventils ermöglicht in Verbin-
nenbauart für Senkung nach Wandfluh-Norm. Proportional zum dung mit Prozesssteuerungen wirtschaftliche Lösungen mit wieder-
Magnetstrom nehmen die Magnetkraft und der Druck im Anschluss holbaren Abläufen. Zur Fabrikation der Patronen-Aufnahmebohrung
A (1) zu. Das Ventil arbeitet weitgehend unabhängig vom Druck im in Stahl- und Alu-Blöcken stehen Stufenwerkzeuge zur Verfügung
Anschluss P (2). Das Ansteigen des Druckes im Verbraucheran- (Miete oder Kauf). Beachten Sie dazu die Datenblätter im Register
schluss A (1) über den eingestellten Wert, z. B. durch einen aktiven 2.13.
Verbraucher, wird verhindert, in dem überschüssiges Öl zum Tank T
(3) abgeleitet wird. Bei stromlosem Magnet fliesst Öl frei vom
Verbraucheranschluss A (1) zum Anschluss T (3). Zur Ansteuerung
stehen Wandfluh-Proportional-Verstärker zur Verfügung (siehe
Register 1.13).

SINNBILD BETÄTIGUNG Proportionalmagnet stossend, in Öl
schaltend, druckdicht
(A) 1 Betätigungsart
W.S37 / 19 x 50 (Datenblatt 1.1-173)
Ausführung M.S35 / 19 x 50 (Datenblatt 1.1-174)

Anschluss Steckersockel EN 175301 – 803
Steckersockel AMP Junior-Timer
(P) 2 (T) 3 Stecker Deutsch DT04 – 2P

ZUBEHÖR Register 1.13 HANDNOTBETÄTIGUNG
Artikel Nr. 219.2002
Proportional-Verstärker Datenblatt 1.0-100 HB4,5
Steckdose B (schwarz) Datenblatt 1.0-50
Technische Erläuterungen Optional: Verschlussschraube (HB0), keine Betätigung möglich.
Filtrierung

OBERFLÄCHENBEHANDLUNGEN DICHTWERKSTOFFE

◆ Der Patronenkörper ist gas-nitrocarburiert Standardmässig NBR oder FKM (Viton), Auswahl in Typenschlüssel

◆ Die Steckspule ist Zink-Nickel-beschichtet

NORMEN MONTAGEHINWEISE

Patronensenkung Wandfluh-Norm Montageart Schraubpatronenbauart M16 x 1,5
Magnete DIN VDE 0580 Einbaulage Beliebig, vorzugsweise waagerecht
Anschlussausführung D EN 175301 – 803 Anzugsdrehmoment MD = 30 Nm Schraubpatrone
Schutzart EN 60 529 MD = 5 Nm Griffmutter
Reinheitsklasse ISO 4406 MD = 9,5 Nm HB0
MD = 5,5 Nm HB4,5
