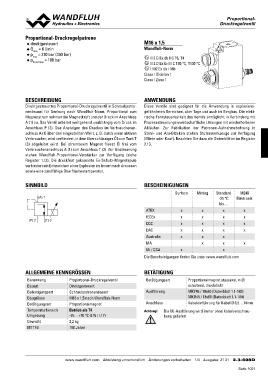

Proportional-Druckregelpatrone Proportional-DDrruuPccrkkorreepggoeertllivvoeennnattlii-ll
◆ direktgesteuert
QppmNmaraexxd==ma26x1=l0/m1b0ian0r M16 x 1,5
◆ (350 bar)
◆ bar Wandfluh-Norm
◆
x II 2 G Ex db IIC T6, T4
x II 2 D Ex tb III C T80 °C, T130 °C
x I M2 Ex db I Mb

Class I Division 1
Class I Zone 1

BESCHREIBUNG ANWENDUNG

Direktgesteuertes Proportional-Druckregelventil in Schraubpatro- Diese Ventile sind geeignet für die Anwendung in explosions-
nenbauart für Senkung nach Wandfluh-Norm. Proportional zum gefährdeten Bereichen, über Tage und auch im Bergbau. Die elekt-
Magnetstrom nehmen die Magnetkraft und der Druck im Anschluss rische Fernsteuerbarkeit des Ventils ermöglicht in Verbindung mit
A (1) zu. Das Ventil arbeitet weitgehend unabhängig vom Druck im Prozesssteuerungen wirtschaftliche Lösungen mit wiederholbaren
Anschluss P (2). Das Ansteigen des Druckes im Verbraucheran- Abläufen. Zur Fabrikation der Patronen-Aufnahmebohrung in
schluss A (1) über den eingestellten Wert, z. B. durch einen aktiven Stahl- und Alu-Blöcken stehen Stufenwerkzeuge zur Verfügung
Verbraucher, wird verhindert, in dem überschüssiges Öl zum Tank T (Miete oder Kauf). Beachten Sie dazu die Datenblätter im Register
(3) abgeleitet wird. Bei stromlosem Magnet fliesst Öl frei vom 2.13.
Verbraucheranschluss A (1) zum Anschluss T (3). Zur Ansteuerung
stehen Wandfluh-Proportional-Verstärker zur Verfügung (siehe
Register 1.13). Die druckfest gekapselte Ex-Schutz-Magnetspule
verhindert ein Entweichen einer Explosion im Innern nach draussen
sowie eine zündfähige Oberflächentemperatur.

SINNBILD BESCHEINIGUNGEN

(A) 1 Surface Mining Standard M248
-25 °C Elektronik
(P) 2 (T) 3 ATEX x x bis…
IECEx x x x
CCC x x x x
x
x

x

EAC xxxx
Australia xxx
MA
UL / CSA xxx
xx

Die Bescheinigungen finden Sie unter www.wandfluh.com

ALLGEMEINE KENNGRÖSSEN BETÄTIGUNG

Benennung Proportional-Druckregelventil Betätigungsart Proportionalmagnet stossend, in Öl
Bauart Direktgesteuert schaltend, druckdicht
Befestigungsart Schraubpatronenbauart Ausführung
Baugrösse M16 x 1,5 nach Wandfluh-Norm MKY45 / 18x60 (Datenblatt 1.1-183)
Betätigungsart Proportionalmagnet Anschluss MKU45 / 18x60 (Datenblatt 1.1-184)
Temperaturbereich Betrieb als T4
Umgebung -25…+70 °C (L15 / L17) Kabeleinführung für Kabel Ø 6,5…14mm
Gewicht 2,2 kg
MTTFd 150 Jahre Achtung! Die UL-Ausführung wird immer ohne Kabelverschrau-
bung geliefert

www.wandfluh.com Abbildung unverbindlich Änderungen vorbehalten 1/4 Ausgabe: 21 21 2.3-608D
