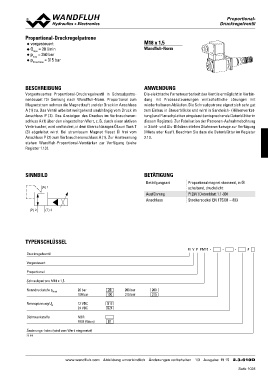

Proportional-Druckregelpatrone M18 x 1,5
◆ vorgesteuert
ppQmNmaraexxd==ma32x50=0l3/bm1a5irnbar Wandfluh-Norm
◆
◆
◆

BESCHREIBUNG ANWENDUNG

Vorgesteuertes Proportional-Druckregelventil in Schraubpatro- Die elektrische Fernsteuerbarkeit des Ventils ermöglicht in Verbin-
nenbauart für Senkung nach Wandfluh-Norm. Proportional zum dung mit Prozesssteuerungen wirtschaftliche Lösungen mit
Magnetstrom nehmen die Magnetkraft und der Druck im Anschluss wiederholbaren Abläufen. Die Schraubpatrone eignet sich sehr gut
A (1) zu. Das Ventil arbeitet weitgehend unabhängig vom Druck im zum Einbau in Steuerblöcke und wird in Sandwich- (Höhenverket-
Anschluss P (2). Das Ansteigen des Druckes im Verbraucheran- tung) und Flanschplatten eingebaut (entsprechende Datenblätter in
schluss A (1) über den eingestellten Wert, z. B. durch einen aktiven diesem Register). Zur Fabrikation der Patronen-Aufnahmebohrung
Verbraucher, wird verhindert, in dem überschüssiges Öl zum Tank T in Stahl- und Alu-Blöcken stehen Stufenwerkzeuge zur Verfügung
(3) abgeleitet wird. Bei stromlosem Magnet fliesst Öl frei vom (Miete oder Kauf). Beachten Sie dazu die Datenblätter im Register
Anschluss P (2) zum Verbraucheranschluss A (1). Zur Ansteuerung 2.13.
stehen Wandfluh-Proportional-Verstärker zur Verfügung (siehe
Register 1.13).

SINNBILD BETÄTIGUNG Proportionalmagnet stossend, in Öl
schaltend, druckdicht
(A) 1 Betätigungsart
PI29V (Datenblatt 1.1-90)
Ausführung
Anschluss Steckersockel EN 175301 – 803

(P) 2 (T) 3

TYPENSCHLÜSSEL

M V P PM18 - - - #

Druckregelventil

Vorgesteuert

Proportional

Schraubpatrone M18 x 1,5

Nenndruckstufe pN red 20 bar 20 200 bar 200
100 bar 100 315 bar 315

Nennspannung UN 12 VDC G12
24 VDC G24

Dichtwerkstoffe NBR
FKM (Viton)
D1

Änderungs-Index (wird vom Werk eingesetzt)

2.3-610
