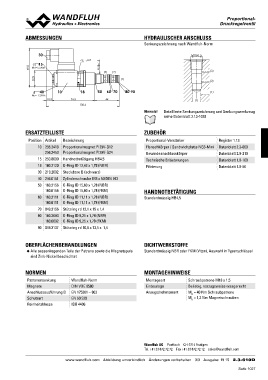

Page 1027 - Softbound_Edition_19_de

Proportional-DDrruuPccrkkorreepggoeertllivvoeennnattlii-ll

ABMESSUNGEN HYDRAULISCHER ANSCHLUSS

Senkungszeichnung nach Wandfluh-Norm

30 s24 M18x1.5
15
(3)
MD= 5.5Nm (2)
68.8 (1)
29 (3) (2) (1)
(1)
M18x1.5 Hinweis! Detaillierte Senkungszeichnung und Senkungswerkzeug
siehe Datenblatt 2.13-1020
40 10 18 50 60 70 80 90

MD= 1.2Nm 76.3 44
10.3 130.6

ERSATZTEILLISTE ZUBEHÖR

Position Artikel Bezeichnung Proportional-Verstärker Register 1.13
10 Flanschkörper / Sandwichplatte NG3-Mini Datenblatt 2.3-800
256.2418 Proportionalmagnet PI29V-G12 Gewindeanschlusskörper Datenblatt 2.9-210
15 256.2453 Proportionalmagnet PI29V-G24 Technische Erläuterungen Datenblatt 1.0-100
18 Filtrierung Datenblatt 1.0-50
30 253.8000 Handnotbetätigung HB4,5
40 HANDNOTBETÄTIGUNG
50 160.2120 O-Ring ID 12,42 x 1,78 (NBR)
Standardmässig HB4,5
60 219.2002 Steckdose B (schwarz)

246.0151 Zylinderschraube M3 x 50 DIN 912

160.2156 O-Ring ID 15,60 x 1,78 (NBR)
160.6156 O-Ring ID 15,60 x 1,78 (FKM)

160.2111 O-Ring ID 11,11 x 1,78 (NBR)
160.6111 O-Ring ID 11,11 x 1,78 (FKM)

70 049.3156 Stützring rd 12,1 x 15 x 1,4

80 160.2093 O-Ring ID 9,25 x 1,78 (NBR)
160.6092 O-Ring ID 9,25 x 1,78 (FKM)

90 049.3137 Stützring rd 10,6 x 13,5 x 1,4

OBERFLÄCHENBEHANDLUNGEN DICHTWERKSTOFFE

◆ Alle aussenliegenden Teile der Patrone sowie die Magnetspule Standardmässig NBR oder FKM (Viton), Auswahl in Typenschlüssel

sind Zink-Nickel beschichtet

NORMEN MONTAGEHINWEISE

Patronensenkung Wandfluh-Norm Montageart Schraubpatrone M18 x 1,5
Magnete DIN VDE 0580 Einbaulage Beliebig, vorzugsweise waagerecht
Anschlussausführung D EN 175301 – 803 Anzugsdrehmoment MD = 40 Nm Schraubpatrone
Schutzart EN 60 529 MD = 1,2 Nm Magnetschrauben
Reinheitsklasse ISO 4406

Wandfluh AG Postfach CH-3714 Frutigen
Tel. +41 33 672 72 72 Fax +41 33 672 72 12 sales@wandfluh.com

www.wandfluh.com Abbildung unverbindlich Änderungen vorbehalten 3/3 Ausgabe: 19 15 2.3-610D
