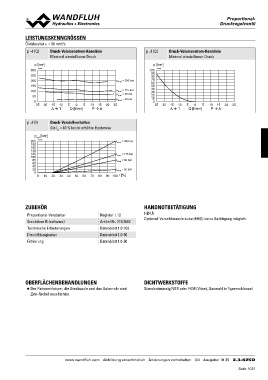

Page 1031 - Softbound_Edition_19_de

Proportional-DDrruuPccrkkorreepggoeertllivvoeennnattlii-ll

LEISTUNGSKENNGRÖSSEN

Ölviskosität u = 30 mm2/s

p =f (Q) Druck-Volumenstrom-Kennlinie p =f (Q) Druck-Volumenstrom-Kennlinie
Maximal einstellbarer Druck Minimal einstellbarer Druck

p [bar] pN red = 200 bar p [bar]
300 K4167 100 K4168
250 15 10 505 10 15 20 pN red = 115 bar 90 15 10 505 10 15 20 25
200 AT Q [l/min] PA pN red = 80 bar 80 AT Q [l/min] PA
150 70
100 pN red = 20 bar 60
50 50
25 40
0 30
25 20 20
10

0
25 20

p =f (I) Druck-Verstellverhalten
Bis IG = 40 % leicht erhöhte Hysterese

pred [bar]

200 K4169 pN red = 200 bar
180
160
140
120 pN red = 115 bar
100
80 pN red = 80 bar
60
40
20 pN red = 20 bar
0
0 10 20 30 40 50 60 70 80 90 100 I [%]

ZUBEHÖR Register 1.13 HANDNOTBETÄTIGUNG
Artikel Nr. 219.2002
Proportional-Verstärker Datenblatt 1.0-100 HB4,5
Steckdose B (schwarz) Datenblatt 1.0-50
Technische Erläuterungen Datenblatt 1.0-50 Optional: Verschlussschraube (HB0), keine Betätigung möglich.
Druckflüssigkeiten
Filtrierung

OBERFLÄCHENBEHANDLUNGEN DICHTWERKSTOFFE

◆ Der Patronenkörper, die Steckspule und das Ankerrohr sind Standardmässig NBR oder FKM (Viton), Auswahl in Typenschlüssel

Zink-Nickel beschichtet

www.wandfluh.com Abbildung unverbindlich Änderungen vorbehalten 3/4 Ausgabe: 18 35 2.3-625D
