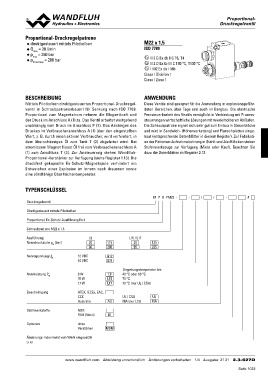

Proportional-Druckregelpatrone Proportional-DDrruuPccrkkorreepggoeertllivvoeennnattlii-ll
◆ direktgesteuert mittels Pilotkolben
ppQNmmaraexxd==ma32x50=0l2/bm0a0irnbar M22 x 1,5
◆
◆ ISO 7789
◆
x II 2 G Ex db IIC T6, T4
x II 2 D Ex tb III C T80 °C, T130 °C
x I M2 Ex db I Mb

Class I Division 1
Class I Zone 1

BESCHREIBUNG ANWENDUNG

Mittels Pilotkolben direktgesteuertes Proportional-Druckregel- Diese Ventile sind geeignet für die Anwendung in explosionsgefähr-
ventil in Schraubpatronenbauart für Senkung nach ISO 7789. deten Bereichen, über Tage und auch im Bergbau. Die elektrische
Proportional zum Magnetstrom nehmen die Magnetkraft und Fernsteuerbarkeit des Ventils ermöglicht in Verbindung mit Prozess-
der Druck im Anschluss A (1) zu. Das Ventil arbeitet weitgehend steuerungen wirtschaftliche Lösungen mit wiederholbaren Abläufen.
unabhängig vom Druck im Anschluss P (2). Das Ansteigen des Die Schraubpatrone eignet sich sehr gut zum Einbau in Steuerblöcke
Druckes im Verbraucheranschluss A (1) über den eingestellten und wird in Sandwich- (Höhenverkettung) und Flanschplatten einge-
Wert, z. B. durch einen aktiven Verbraucher, wird verhindert, in baut (entsprechende Datenblätter in diesem Register). Zur Fabrikati-
dem überschüssiges Öl zum Tank T (3) abgeleitet wird. Bei on der Patronen-Aufnahmebohrung in Stahl- und Alu-Blöcken stehen
stromlosem Magnet fliesst Öl frei vom Verbraucheranschluss A Stufenwerkzeuge zur Verfügung (Miete oder Kauf). Beachten Sie
(1) zum Anschluss T (3). Zur Ansteuerung stehen Wandfluh- dazu die Datenblätter im Register 2.13.
Proportional-Verstärker zur Verfügung (siehe Register 1.13). Die
druckfest gekapselte Ex-Schutz-Magnetspule verhindert ein
Entweichen einer Explosion im Innern nach draussen sowie
eine zündfähige Oberflächentemperatur.

TYPENSCHLÜSSEL M P B PM22 - - / / - #

Druckregelventil

Direktgesteuert mittels Pilotkolben

Proportional, Ex-Schutz-Ausführung Ex d

Schraubpatrone M22 x 1,5

Ausführung L9 L15 / L17 135
Nenndruckstufe pN [bar] 20 115 20 235
80 200 95

Nennspannung UN 12 VDC G12
24 VDC G24

Nennleistung PN 9W Umgebungstemperatur bis:
15 W L9 40 °C oder 90 °C
17 W
L15 70 °C

L17 70 °C (nur UL / CSA)

Bescheinigung ATEX, IECEx, EAC,

CCC UL / CSA UL
MA (nur L15) MA
Australia AU

Dichtwerkstoffe NBR
FKM (Viton)
D1

Optionen ohne
Verstärker
M248

Änderungs-Index (wird vom Werk eingesetzt)

2.3-627

www.wandfluh.com Abbildung unverbindlich Änderungen vorbehalten 1/4 Ausgabe: 21 21 2.3-627D
