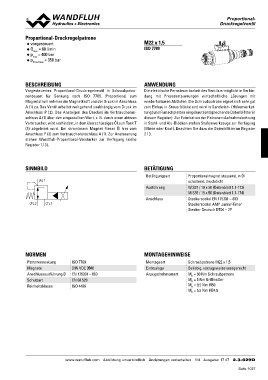

Proportional-Druckregelpatrone M22 x 1,5
◆ vorgesteuert
ppQmNmaraexxd==ma46x00=0l3/bm5a0irnbar ISO 7789
◆
◆
◆

BESCHREIBUNG ANWENDUNG

Vorgesteuertes Proportional-Druckregelventil in Schraubpatro- Die elektrische Fernsteuerbarkeit des Ventils ermöglicht in Verbin-
nenbauart für Senkung nach ISO 7789. Proportional zum dung mit Prozesssteuerungen wirtschaftliche Lösungen mit
Magnetstrom nehmen die Magnetkraft und der Druck im Anschluss wiederholbaren Abläufen. Die Schraubpatrone eignet sich sehr gut
A (1) zu. Das Ventil arbeitet weitgehend unabhängig vom Druck im zum Einbau in Steuerblöcke und wird in Sandwich- (Höhenverket-
Anschluss P (2). Das Ansteigen des Druckes im Verbraucheran- tung) und Flanschplatten eingebaut (entsprechende Datenblätter in
schluss A (1) über den eingestellten Wert, z. B. durch einen aktiven diesem Register). Zur Fabrikation der Patronen-Aufnahmebohrung
Verbraucher, wird verhindert, in dem überschüssiges Öl zum Tank T in Stahl- und Alu-Blöcken stehen Stufenwerkzeuge zur Verfügung
(3) abgeleitet wird. Bei stromlosem Magnet fliesst Öl frei vom (Miete oder Kauf). Beachten Sie dazu die Datenblätter im Register
Anschluss P (2) zum Verbraucheranschluss A (1). Zur Ansteuerung 2.13.
stehen Wandfluh-Proportional-Verstärker zur Verfügung (siehe
Register 1.13).

SINNBILD BETÄTIGUNG Proportionalmagnet stossend, in Öl
schaltend, druckdicht
(A) 1 Betätigungsart
W.S37 / 19 x 50 (Datenblatt 1.1-173)
Ausführung M.S35 / 19 x 50 (Datenblatt 1.1-174)

Anschluss Steckersockel EN 175301 – 803
Steckersockel AMP Junior-Timer
(P) 2 (T) 3 Stecker Deutsch DT04 – 2P

NORMEN MONTAGEHINWEISE

Patronensenkung ISO 7789 Montageart Schraubpatrone M22 x 1,5
Magnete DIN VDE 0580 Einbaulage Beliebig, vorzugsweise waagerecht
Anschlussausführung D EN 175301 – 803 Anzugsdrehmoment MD = 60 Nm Schraubpatrone
Schutzart EN 60 529 MD = 5 Nm Griffmutter
Reinheitsklasse ISO 4406 MD = 9,5 Nm HB0
MD = 5,5 Nm HB4,5

www.wandfluh.com Abbildung unverbindlich Änderungen vorbehalten 1/4 Ausgabe: 17 47 2.3-629D
