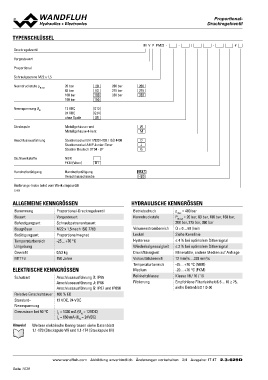

Proportional-DDrruuPccrkkorreepggoeertllivvoeennnattlii-ll

TYPENSCHLÜSSEL M V P PM22 - - / - #

Druckregelventil

Vorgesteuert

Proportional

Schraubpatrone M22 x 1,5

Nenndruckstufe pN red 20 bar 20 200 bar 200
63 bar 63 275 bar 275
100 bar 100 350 bar 350
160 bar 160

Nennspannung UN 12 VDC G12
24 VDC G24
ohne Spule X5

Steckspule Metallgehäuse rund W
Metallgehäuse 4-kant M

Anschlussausführung Steckersockel EN 175301-803 / ISO 4400 D
Steckersockel AMP Junior-Timer J
Stecker Deutsch DT04 - 2P G

Dichtwerkstoffe NBR
FKM (Viton)
D1

Handnotbetätigung Handnotbetätigung HB4,5
Verschlussschraube HB0

Änderungs-Index (wird vom Werk eingesetzt)

2.3-629

ALLGEMEINE KENNGRÖSSEN HYDRAULISCHE KENNGRÖSSEN

Benennung Proportional-Druckregelventil Betriebsdruck pmax = 400 bar
Bauart Vorgesteuert Nenndruckstufe PN red = 20 bar, 63 bar, 100 bar, 160 bar,
Befestigungsart Schraubpatronenbauart 200 bar, 275 bar, 350 bar
Baugrösse M22 x 1,5 nach ISO 7789 Volumenstrombereich
Betätigungsart Proportionalmagnet Lecköl Q = 0…60 l/min
Temperaturbereich -25…+70 °C Hysterese
Umgebung Wiederholgenauigkeit Siehe Kennlinie
Gewicht 0,53 kg Druckflüssigkeit
MTTFd 150 Jahre Viskositätsbereich ≤ 4 % bei optimalem Dithersignal
Temperaturbereich
ELEKTRISCHE KENNGRÖSSEN Medium ≤ 2 % bei optimalem Dithersignal
Reinheitsklasse
Schutzart Anschlussausführung D: IP65 Filtrierung Mineralöle, andere Medien auf Anfrage
Anschlussausführung J: IP66
Relative Einschaltdauer Anschlussausführung G: IP67 und IP69K 12 mm2/s…320 mm2/s
Standard- 100 % ED
Nennspannung 12 VDC, 24 VDC -25…+70 °C (NBR)
Grenzstrom bei 50 °C -20…+70 °C (FKM)
IG = 1320 mA (UN = 12VDC)
IG = 660 mA (UN = 24VDC) Klasse 18 / 16 / 13

Empfohlene Filterfeinheit ß 6…10 ≥ 75,
siehe Datenblatt 1.0-50

Hinweis! Weitere elektrische Kenngrössen siehe Datenblatt
1.1-173 (Steckspule W) und 1.1-174 (Steckspule M)

www.wandfluh.com Abbildung unverbindlich Änderungen vorbehalten 2/4 Ausgabe: 17 47 2.3-629D
