Proportional-DDrruuPccrkkorreepggoeertllivvoeennnattlii-ll

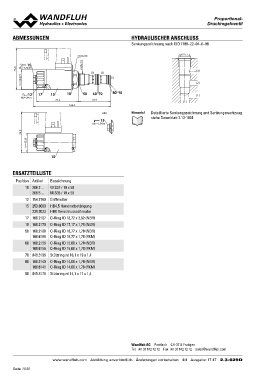

ABMESSUNGEN HYDRAULISCHER ANSCHLUSS

Senkungszeichnung nach ISO 7789–22–04–0–98

s30 M22x1.5

76.8 15 M22x1.5 (3)
W = 37.1 (2)
MD= 5.5Nm (1)
(1)
(3) (2)
Hinweis! Detaillierte Senkungszeichnung und Senkungswerkzeug
(1) siehe Datenblatt 2.13-1004

12 17 10 18 50 60 70 80 90

MD= 5Nm 78.4 144.5 59.9

HB0

15

MD= 9.5Nm

74.8
M = 35

10

ERSATZTEILLISTE

Position Artikel Bezeichnung
10
206.2… W.S37 / 19 x 50
12 260.5… M.S35 / 19 x 50
15
154.2700 Griffmutter
17
253.8000 HB4,5 Handnotbetätigung
239.2033 HB0 Verschlussschraube

160.2187 O-Ring ID 18,72 x 2,62 (NBR)

18 160.2170 O-Ring ID 17,17 x 1,78 (NBR)

50 160.2188 O-Ring ID 18,77 x 1,78 (NBR)
160.6188 O-Ring ID 18,77 x 1,78 (FKM)

60 160.2156 O-Ring ID 15,60 x 1,78 (NBR)
160.6156 O-Ring ID 15,60 x 1,78 (FKM)

70 049.3196 Stützring rd 16,1 x 19 x 1,4

80 160.2140 O-Ring ID 14,00 x 1,78 (NBR)
160.6141 O-Ring ID 14,00 x 1,78 (FKM)

90 049.3176 Stützring rd 14,1 x 17 x 1,4

Wandfluh AG Postfach CH-3714 Frutigen
Tel. +41 33 672 72 72 Fax +41 33 672 72 12 sales@wandfluh.com

www.wandfluh.com Abbildung unverbindlich Änderungen vorbehalten 4/4 Ausgabe: 17 47 2.3-629D
