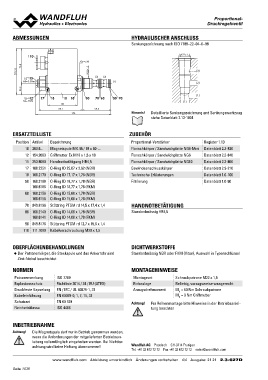

P. 1036
ABMESSUNGEN s30 Proportional-DDrruuPccrkkorreepggoeertllivvoeennnattlii-ll
11093.3 M22x1.5 HYDRAULISCHER ANSCHLUSS
1570.8
Senkungszeichnung nach ISO 7789–22–04–0–98
MD= 5.5Nm (3) (2)
M22x1.5
(1)
(3)
(2)
22.5
12 17 18 10 18 50 70 60 80 90 (1)
(1)
MD= 9Nm 58.4
Hinweis! Detaillierte Senkungszeichnung und Senkungswerkzeug
60 siehe Datenblatt 2.13-1004
88.7
154
ERSATZTEILLISTE ZUBEHÖR
Position Artikel Bezeichnung Proportional-Verstärker Register 1.13
Flanschkörper / Sandwichplatte NG4-Mini Datenblatt 2.3-820
10 263.6... Magnetspule MK.45 / 18 x 60-... Flanschkörper / Sandwichplatte NG6 Datenblatt 2.3-840
Flanschkörper / Sandwichplatte NG10 Datenblatt 2.3-860
12 154.2603 Griffmutter Ex M18 x 1,5 x 18 Gewindeanschlusskörper Datenblatt 2.9-210
Technische Erläuterungen Datenblatt 1.0-100
15 253.8000 Handnotbetätigung HB4,5 Filtrierung Datenblatt 1.0-50
17 160.2251 O-Ring ID 25,07 x 2,62 (NBR) HANDNOTBETÄTIGUNG
18 160.2170 O-Ring ID 17,17 x 1,78 (NBR) Standardmässig HB4,5
50 160.2188 O-Ring ID 18,77 x 1,78 (NBR)
160.6188 O-Ring ID 18,77 x 1,78 (FKM)
60 160.2156 O-Ring ID 15,60 x 1,78 (NBR)
160.6156 O-Ring ID 15,60 x 1,78 (FKM)
70 049.8196 Stützring PTSM rd 14,5 x 17,4 x 1,4
80 160.2140 O-Ring ID 14,00 x 1,78 (NBR)
160.6141 O-Ring ID 14,00 x 1,78 (FKM)
90 049.8176 Stützring PTSM rd 12,7 x 15,6 x 1,4
110 111.1080 Kabelverschraubung M20 x 1,5
OBERFLÄCHENBEHANDLUNGEN DICHTWERKSTOFFE
◆ Der Patronenkörper, die Steckspule und das Ankerrohr sind Standardmässig NBR oder FKM (Viton), Auswahl in Typenschlüssel
Zink-Nickel beschichtet
NORMEN MONTAGEHINWEISE
Patronensenkung ISO 7789 Montageart Schraubpatrone M22 x 1,5
Explosionsschutz Richtlinie 2014 / 34 / EU (ATEX) Einbaulage Beliebig, vorzugsweise waagerecht
Druckfeste Kapselung EN / IEC / UL 60079-1, 31 Anzugsdrehmoment MD = 60 Nm Schraubpatrone
Kabeleinführung EN 60079-0, 1, 7, 15, 31 MD = 9 Nm Griffmutter
Schutzart EN 60 529
Reinheitsklasse ISO 4406 Achtung! Für Reihenmontage bitte Hinweise in der Betriebsanlei-
tung beachten
INBETRIEBNAHME
Achtung! Die Magnetspule darf nur in Betrieb genommen werden,
wenn die Anforderungen der mitgelieferten Betriebsan-
leitung vollumfänglich eingehalten werden. Bei Nichtbe- Wandfluh AG Postfach CH-3714 Frutigen
achtung wird keine Haftung übernommen! Tel. +41 33 672 72 72 Fax +41 33 672 72 12 sales@wandfluh.com
www.wandfluh.com Abbildung unverbindlich Änderungen vorbehalten 4/4 Ausgabe: 21 21 2.3-627D
