Proportional-DDrruuPccrkkorreepggoeertllivvoeennnattlii-ll

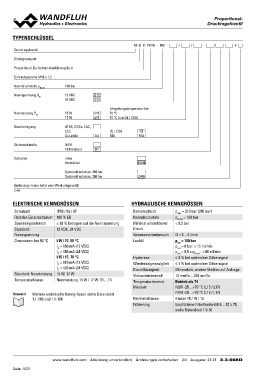

TYPENSCHLÜSSEL M G B PM16 - 100 - / / - #

Druckregelventil

Direktgesteuert

Proportional, Ex-Schutz-Ausführung Ex d

Schraubpatrone M16 x 1,5

Nenndruckstufe pN red 100 bar G12
Nennspannung UN G24
12 VDC
24 VDC

Nennleistung PN 15 W Umgebungstemperatur bis:
17 W L15 70 °C

L17 70 °C (nur UL / CSA)

Bescheinigung ATEX, IECEx, EAC,

CCC UL / CSA UL
MA MA
Australia AU

Dichtwerkstoffe NBR
FKM (Viton)
D1

Optionen ohne
Verstärker
M248

Systemdruck max. 210 bar Z406
Systemdruck max. 350 bar

Änderungs-Index (wird vom Werk eingesetzt)

2.3-608

ELEKTRISCHE KENNGRÖSSEN HYDRAULISCHE KENNGRÖSSEN

Schutzart IP65 / 66 / 67 Betriebsdruck pmax = 210 bar (350 bar)
Relative Einschaltdauer 100 % ED Nenndruckstufe pN red = 100 bar
Spannungstoleranz ± 10 % bezogen auf die Nennspannung Minimal einstellbarer < 0,5 bar
Standard- 12 VDC, 24 VDC Druck
Nennspannung Volumenstrombereich Q = 0…6 l/min
Grenzstrom bei 50 °C L15 / 17, 50 °C Lecköl psys = 160 bar
IG = 950 mA (12 VDC) pred = 0 bar: < 15 ml/min
Standard-Nennleistung IG = 450 mA (24 VDC) Hysterese pred = 0,5 x pN red : < 60 ml/min
Temperaturklasse L15 / 17, 70 °C Wiederholgenauigkeit ≤ 4 % bei optimalem Dithersignal
IG = 910 mA (12 VDC) Druckflüssigkeit ≤ 1 % bei optimalem Dithersignal
IG = 420 mA (24 VDC) Viskositätsbereich Mineralöle, andere Medien auf Anfrage
15 W, 17 W Temperaturbereich 12 mm2/s…320 mm2/s
Nennleistung 15 W / 17 W: T1…T4 Medium Betrieb als T4
NBR -25…+70 °C (L15 / L17)
Hinweis! Weitere elektrische Kenngrössen siehe Datenblatt Reinheitsklasse FKM -20…+70 °C (L15 / L17)
1.1-183 und 1.1-184 Filtrierung Klasse 18 / 16 / 13
Empfohlene Filterfeinheit ß 6…10 ≥ 75,
siehe Datenblatt 1.0-50
