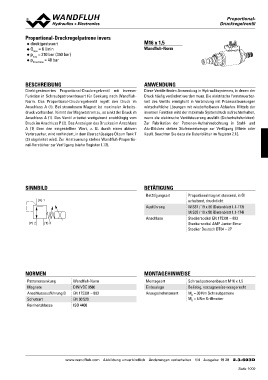

Proportional-Druckregelpatrone invers M16 x 1,5
◆ direktgesteuert
pQpmNmaraexxd==ma26x1=l0/m4b0ianbr a(3r50 Wandfluh-Norm
◆
◆ bar)
◆

BESCHREIBUNG ANWENDUNG

Direktgesteuertes Proportional-Druckregelventil mit inverser Diese Ventile finden Anwendung in Hydrauliksystemen, in denen der
Funktion in Schraubpatronenbauart für Senkung nach Wandfluh- Druck häufig verändert werden muss. Die elektrische Fernsteuerbar-
Norm. Das Proportional-Druckregelventil regelt den Druck im keit des Ventils ermöglicht in Verbindung mit Prozesssteuerungen
Anschluss A (1). Bei stromlosem Magnet ist maximaler Arbeits- wirtschaftliche Lösungen mit wiederholbaren Abläufen. Mittels der
druck vorhanden. Nimmt der Magnetstrom zu, so sinkt der Druck im inversen Funktion wird der maximale Systemdruck aufrechterhalten,
Anschluss A (1). Das Ventil arbeitet weitgehend unabhängig vom wenn die elektrische Ventilsteuerung ausfällt (Sicherheitsfunktion).
Druck im Anschluss P (2). Das Ansteigen des Druckes im Anschluss Zur Fabrikation der Patronen-Aufnahmebohrung in Stahl- und
A (1) über den eingestellten Wert, z. B. durch einen aktiven Alu-Blöcken stehen Stufenwerkzeuge zur Verfügung (Miete oder
Verbraucher, wird verhindert, in dem überschüssiges Öl zum Tank T Kauf). Beachten Sie dazu die Datenblätter im Register 2.13.
(3) abgeleitet wird. Zur Ansteuerung stehen Wandfluh-Proportio-
nal-Verstärker zur Verfügung (siehe Register 1.13).

SINNBILD BETÄTIGUNG Proportionalmagnet stossend, in Öl
schaltend, druckdicht
(A) 1 Betätigungsart
W.S37 / 19 x 50 (Datenblatt 1.1-173)
Ausführung M.S35 / 19 x 50 (Datenblatt 1.1-174)

Anschluss Steckersockel EN 175301 – 803
Steckersockel AMP Junior-Timer
(P) 2 (T) 3 Stecker Deutsch DT04 – 2P

NORMEN MONTAGEHINWEISE

Patronensenkung Wandfluh-Norm Montageart Schraubpatronenbauart M16 x 1,5
Magnete DIN VDE 0580 Einbaulage Beliebig, vorzugsweise waagerecht
Anschlussausführung D EN 175301 – 803 Anzugsdrehmoment MD = 30 Nm Schraubpatrone
Schutzart EN 60 529 MD = 5 Nm Griffmutter
Reinheitsklasse ISO 4406

www.wandfluh.com Abbildung unverbindlich Änderungen vorbehalten 1/4 Ausgabe: 19 28 2.3-603D
