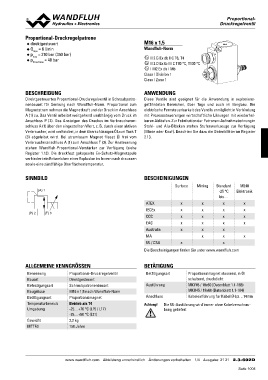

Proportional-Druckregelpatrone M16 x 1,5
◆ direktgesteuert
pQpmNmaraexxd==ma26x1=l0/m4b0ianbr a(3r50 Wandfluh-Norm
◆ bar)
◆ x II 2 G Ex db IIC T6, T4
◆ x II 2 D Ex tb III C T80 °C, T130 °C
x I M2 Ex db I Mb
Class I Division 1
Class I Zone 1
BESCHREIBUNG ANWENDUNG
Direktgesteuertes Proportional-Druckregelventil in Schraubpatro- Diese Ventile sind geeignet für die Anwendung in explosions-
nenbauart für Senkung nach Wandfluh-Norm. Proportional zum gefährdeten Bereichen, über Tage und auch im Bergbau. Die
Magnetstrom nehmen die Magnetkraft und der Druck im Anschluss elektrische Fernsteuerbarkeit des Ventils ermöglicht in Verbindung
A (1) zu. Das Ventil arbeitet weitgehend unabhängig vom Druck im mit Prozesssteuerungen wirtschaftliche Lösungen mit wiederhol-
Anschluss P (2). Das Ansteigen des Druckes im Verbraucheran- baren Abläufen. Zur Fabrikation der Patronen-Aufnahmebohrung in
schluss A (1) über den eingestellten Wert, z. B. durch einen aktiven Stahl- und Alu-Blöcken stehen Stufenwerkzeuge zur Verfügung
Verbraucher, wird verhindert, in dem überschüssiges Öl zum Tank T (Miete oder Kauf). Beachten Sie dazu die Datenblätter im Register
(3) abgeleitet wird. Bei stromlosem Magnet fliesst Öl frei vom 2.13.
Verbraucheranschluss A (1) zum Anschluss T (3). Zur Ansteuerung
stehen Wandfluh-Proportional-Verstärker zur Verfügung (siehe
Register 1.13). Die druckfest gekapselte Ex-Schutz-Magnetspule
verhindert ein Entweichen einer Explosion im Innern nach draussen
sowie eine zündfähige Oberflächentemperatur.
SINNBILD BESCHEINIGUNGEN
(A) 1 Surface Mining Standard M248
-25 °C Elektronik
(P) 2 (T) 3 ATEX x x bis…
IECEx x x x x
CCC x x x x
EAC x x x x
Australia x x x x
MA x x
UL / CSA x x
x
x
Die Bescheinigungen finden Sie unter www.wandfluh.com
ALLGEMEINE KENNGRÖSSEN BETÄTIGUNG
Benennung Proportional-Druckregelventil Betätigungsart Proportionalmagnet stossend, in Öl
Bauart Direktgesteuert schaltend, druckdicht
Befestigungsart Schraubpatronenbauart Ausführung
Baugrösse M16 x 1,5 nach Wandfluh-Norm MKY45 / 18x60 (Datenblatt 1.1-183)
Betätigungsart Proportionalmagnet Anschluss MKU45 / 18x60 (Datenblatt 1.1-184)
Temperaturbereich
Umgebung Betrieb als T4 Kabeleinführung für Kabel Ø 6,5…14mm
-25…+70 °C (L15 / L17)
Gewicht -25…+50 °C (L21) Achtung! Die UL-Ausführung wird immer ohne Kabelverschrau-
MTTFd 2,2 kg bung geliefert
150 Jahre
www.wandfluh.com Abbildung unverbindlich Änderungen vorbehalten 1/4 Ausgabe: 21 21 2.3-602D
