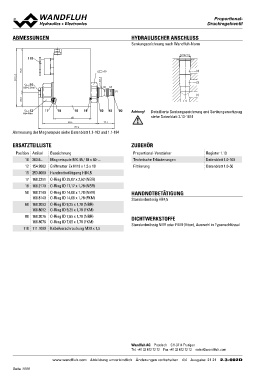

ABMESSUNGEN Proportional-DDrruuPccrkkorreepggoeertllivvoeennnattlii-ll

110 HYDRAULISCHER ANSCHLUSS

Senkungszeichnung nach Wandfluh-Norm

M16x1.5

93.3 s30 (3)
70.8
M16x1.5
15 (2)
(3) (2)
MD= 5.5Nm (1) (1)
(1)
22.5
Achtung! Detaillierte Senkungszeichnung und Senkungswerkzeug
12 17 18 10 18 50 60 80 siehe Datenblatt 2.13-1051

MD= 9Nm

60

88.6 27.1

122.6

Abmessung der Magnetspule siehe Datenblatt 1.1-183 und 1.1-184

ERSATZTEILLISTE ZUBEHÖR

Position Artikel Bezeichnung Proportional-Verstärker Register 1.13
10 263.6... Magnetspule MK.45 / 18 x 60-... Technische Erläuterungen Datenblatt 1.0-100
Filtrierung Datenblatt 1.0-50
12 154.2603 Griffmutter Ex M18 x 1,5 x 18
15 253.8000 Handnotbetätigung HB4,5
17 160.2251 O-Ring ID 25,07 x 2,62 (NBR)
18 160.2170 O-Ring ID 17,17 x 1,78 (NBR)

50 160.2140 O-Ring ID 14,00 x 1,78 (NBR) HANDNOTBETÄTIGUNG
160.8140 O-Ring ID 14,00 x 1,78 (FKM)
Standardmässig HB4,5
60 160.2093 O-Ring ID 9,25 x 1,78 (NBR)
160.8092 O-Ring ID 9,25 x 1,78 (FKM) DICHTWERKSTOFFE

80 160.2076 O-Ring ID 7,65 x 1,78 (NBR) Standardmässig NBR oder FKM (Viton), Auswahl in Typenschlüssel
160.8076 O-Ring ID 7,65 x 1,78 (FKM)

110 111.1080 Kabelverschraubung M20 x 1,5

Wandfluh AG Postfach CH-3714 Frutigen
Tel. +41 33 672 72 72 Fax +41 33 672 72 12 sales@wandfluh.com

www.wandfluh.com Abbildung unverbindlich Änderungen vorbehalten 4/4 Ausgabe: 21 21 2.3-602D
