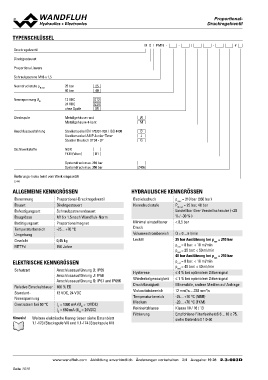

Proportional-DDrruuPccrkkorreepggoeertllivvoeennnattlii-ll
TYPENSCHLÜSSEL
M D I PM16 - - / - #
Druckregelventil
Direktgesteuert
Proportional, invers
Schraubpatrone M16 x 1,5
Nenndruckstufe pN red 25 bar 25
40 bar 40
Nennspannung UN 12 VDC G12
24 VDC G24
ohne Spule X5
Steckspule Metallgehäuse rund W
Metallgehäuse 4-kant M
Anschlussausführung Steckersockel EN 175301-803 / ISO 4400 D
Steckersockel AMP Junior-Timer J
Stecker Deutsch DT04 - 2P G
Dichtwerkstoffe NBR
FKM (Viton)
D1
Systemdruck max. 210 bar Z406
Systemdruck max. 350 bar
Änderungs-Index (wird vom Werk eingesetzt)
2.3-603
ALLGEMEINE KENNGRÖSSEN HYDRAULISCHE KENNGRÖSSEN
Benennung Proportional-Druckregelventil Betriebsdruck pmax = 210 bar (350 bar)
Bauart Direktgesteuert Nenndruckstufe PN red = 25 bar, 40 bar
Befestigungsart Schraubpatronenbauart Einstellbar über Verstellschraube (+20
Baugrösse M16 x 1,5 nach Wandfluh-Norm Minimal einstellbarer % / -30 % )
Betätigungsart Proportionalmagnet Druck < 0,5 bar
Temperaturbereich -25…+70 °C Volumenstrombereich
Umgebung Lecköl Q = 0…6 l/min
Gewicht 0,45 kg 25 bar Ausführung bei psys = 210 bar
MTTFd 150 Jahre Hysterese pred = 0 bar: < 10 ml/min
Wiederholgenauigkeit pred = 25 bar: < 50 ml/min
ELEKTRISCHE KENNGRÖSSEN Druckflüssigkeit 40 bar Ausführung bei psys = 210 bar
Viskositätsbereich pred = 0 bar: < 10 ml/min
Schutzart Anschlussausführung D: IP65 Temperaturbereich pred = 45 bar: < 40 ml/min
Anschlussausführung J: IP66 Medium ≤ 4 % bei optimalem Dithersignal
Relative Einschaltdauer Anschlussausführung G: IP67 und IP69K Reinheitsklasse ≤ 1 % bei optimalem Dithersignal
Standard- 100 % ED Filtrierung Mineralöle, andere Medien auf Anfrage
Nennspannung 12 VDC, 24 VDC 12 mm2/s…320 mm2/s
Grenzstrom bei 50 °C -25…+70 °C (NBR)
IG = 1360 mA (UN = 12VDC) -20…+70 °C (FKM)
IG = 680 mA (UN = 24VDC) Klasse 18 / 16 / 13
Empfohlene Filterfeinheit ß 6…10 ≥ 75,
Hinweis! Weitere elektrische Kenngrössen siehe Datenblatt siehe Datenblatt 1.0-50
1.1-173 (Steckspule W) und 1.1-174 (Steckspule M)
