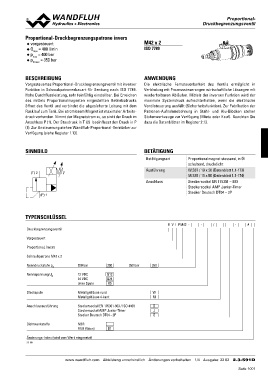

Proportional-Druckbegrenzungspatrone invers Proportional-DDrruucckkbbeeggrreePnnrzzouupnnoggrsstivvoeennnattlii-ll
◆ vorgesteuert
QppmNmamaxxa=x==440300500bl/abmrairn M42 x 2
◆
◆ ISO 7789
◆

BESCHREIBUNG ANWENDUNG

Vorgesteuertes Proportional-Druckbegrenzungsventil mit inverser Die elektrische Fernsteuerbarkeit des Ventils ermöglicht in
Funktion in Schraubpatronenbauart für Senkung nach ISO 7789. Verbindung mit Prozesssteuerungen wirtschaftliche Lösungen mit
Hohe Durchflussleistung, sehr feinfühlig einstellbar. Bei Erreichen wiederholbaren Abläufen. Mittels der inversen Funktion wird der
des mittels Proportionalmagneten eingestellten Betriebsdrucks maximale Systemdruck aufrechterhalten, wenn die elektrische
öffnet das Ventil und verbindet die abgesicherte Leitung mit dem Ventilsteuerung ausfällt (Sicherheitsfunktion). Zur Fabrikation der
Rücklauf zum Tank. Bei stromlosem Magnet ist maximaler Arbeits- Patronen-Aufnahmebohrung in Stahl- und Alu-Blöcken stehen
druck vorhanden. Nimmt der Magnetstrom zu, so sinkt der Druck im Stufenwerkzeuge zur Verfügung (Miete oder Kauf). Beachten Sie
Anschluss P (1). Der Staudruck in T (2) beeinflusst den Druck in P dazu die Datenblätter im Register 2.13.
(1). Zur Ansteuerung stehen Wandfluh-Proportional-Verstärker zur
Verfügung (siehe Register 1.13).

SINNBILD BETÄTIGUNG Proportionalmagnet stossend, in Öl
schaltend, druckdicht
(T) 2 Betätigungsart
(P) 1 W.S37 / 19 x 50 (Datenblatt 1.1-173)
Ausführung M.S35 / 19 x 50 (Datenblatt 1.1-174)

Anschluss Steckersockel EN 175301 – 803
Steckersockel AMP Junior-Timer
Stecker Deutsch DT04 – 2P

TYPENSCHLÜSSEL

B V I PM42 - - / -#

Druckbegrenzungsventil 350

Vorgesteuert W
M
Proportional, invers D
J
Schraubpatrone M42 x 2 G

Nenndruckstufe pN 200 bar 200 350 bar
Nennspannung UN
12 VDC G12
24 VDC G24
ohne Spule X5

Steckspule Metallgehäuse rund
Metallgehäuse 4-kant

Anschlussausführung Steckersockel EN 175301-803 / ISO 4400
Steckersockel AMP Junior-Timer
Stecker Deutsch DT04 - 2P

Dichtwerkstoffe NBR
FKM (Viton)
D1

Änderungs-Index (wird vom Werk eingesetzt)

2.3-591

www.wandfluh.com Abbildung unverbindlich Änderungen vorbehalten 1/4 Ausgabe: 22 02 2.3-591D
