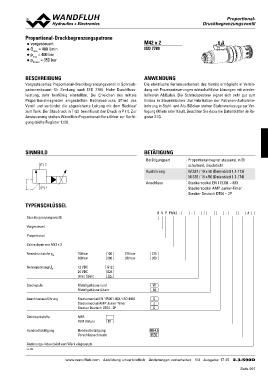

P. 997
Proportional-Druckbegrenzungspatrone Proportional-DDrruucckkbbeeggrreePnnrzzouupnnoggrsstivvoeennnattlii-ll
◆ vorgesteuert
ppQNmmamaxxa=x==440300500bl/abmrairn M42 x 2
◆
◆ ISO 7789
◆
BESCHREIBUNG ANWENDUNG
Vorgesteuertes Proportional-Druckbegrenzungsventil in Schraub- Die elektrische Fernsteuerbarkeit des Ventils ermöglicht in Verbin-
patronenbauart für Senkung nach ISO 7789. Hohe Durchfluss- dung mit Prozesssteuerungen wirtschaftliche Lösungen mit wieder-
leistung, sehr feinfühlig einstellbar. Bei Erreichen des mittels holbaren Abläufen. Die Schraubpatrone eignet sich sehr gut zum
Proportionalmagneten eingestellten Betriebsdrucks öffnet das Einbau in Steuerblöcken. Zur Fabrikation der Patronen-Aufnahme-
Ventil und verbindet die abgesicherte Leitung mit dem Rücklauf bohrung in Stahl- und Alu-Blöcken stehen Stufenwerkzeuge zur Ver-
zum Tank. Der Staudruck in T (2) beeinflusst den Druck in P (1). Zur fügung (Miete oder Kauf). Beachten Sie dazu die Datenblätter im Re-
Ansteuerung stehen Wandfluh-Proportional-Verstärker zur Verfü- gister 2.13.
gung (siehe Register 1.13).
SINNBILD BETÄTIGUNG Proportionalmagnet stossend, in Öl
schaltend, druckdicht
(T) 2 Betätigungsart
W.S37 / 19 x 50 (Datenblatt 1.1-173)
(P) 1 Ausführung M.S35 / 19 x 50 (Datenblatt 1.1-174)
Anschluss Steckersockel EN 175301 – 803
Steckersockel AMP Junior-Timer
Stecker Deutsch DT04 – 2P
TYPENSCHLÜSSEL B V P PM42 - - / - #
Druckbegrenzungsventil
Vorgesteuert
Proportional
Schraubpatrone M42 x 2
Nenndruckstufe pN 100 bar 100 275 bar 275
200 bar 200 350 bar 350
Nennspannung UN 12 VDC G12
24 VDC G24
ohne Spule X5
Steckspule Metallgehäuse rund W
Metallgehäuse 4-kant M
Anschlussausführung Steckersockel EN 175301-803 / ISO 4400 D
Steckersockel AMP Junior-Timer J
Stecker Deutsch DT04 - 2P G
Dichtwerkstoffe NBR
FKM (Viton)
D1
Handnotbetätigung Handnotbetätigung HB4,5
Verschlussschraube HB0
Änderungs-Index (wird vom Werk eingesetzt)
2.3-590
www.wandfluh.com Abbildung unverbindlich Änderungen vorbehalten 1/3 Ausgabe: 17 45 2.3-590D
