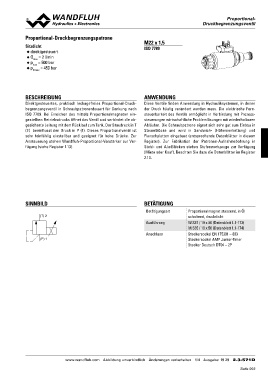

Proportional-Druckbegrenzungspatrone Proportional-DDrruucckkbbeeggrreePnnrzzouupnnoggrsstivvoeennnattlii-ll

Sitzdicht M22 x 1,5
◆ direktgesteuert
ISO 7789

◆ pQpNmmamaxxa=x==5204l05/m0biabnrar
◆
◆

BESCHREIBUNG ANWENDUNG

Direktgesteuertes, praktisch leckagefreies Proportional-Druck- Diese Ventile finden Anwendung in Hydrauliksystemen, in denen
begrenzungsventil in Schraubpatronenbauart für Senkung nach der Druck häufig verändert werden muss. Die elektrische Fern-
ISO 7789. Bei Erreichen des mittels Proportionalmagneten ein- steuerbarkeit des Ventils ermöglicht in Verbindung mit Prozess-
gestellten Betriebsdrucks öffnet das Ventil und verbindet die ab- steuerungen wirtschaftliche Problemlösungen mit wiederholbaren
gesicherte Leitung mit dem Rücklauf zum Tank. Der Staudruck in T Abläufen. Die Schraubpatrone eignet sich sehr gut zum Einbau in
(2) beeinflusst den Druck in P (1). Dieses Proportionalventil ist Steuerblöcke und wird in Sandwich- (Höhenverkettung) und
sehr feinfühlig einstellbar und geeignet für hohe Drücke. Zur Flanschplatten eingebaut (entsprechende Datenblätter in diesem
Ansteuerung stehen Wandfluh-Proportional-Verstärker zur Ver- Register). Zur Fabrikation der Patronen-Aufnahmebohrung in
fügung (siehe Register 1.13). Stahl- und Alu-Blöcken stehen Stufenwerkzeuge zur Verfügung
(Miete oder Kauf). Beachten Sie dazu die Datenblätter im Register
2.13.

P(1) SINNBILD BETÄTIGUNG Proportionalmagnet stossend, in Öl
schaltend, druckdicht
(T) 2 Betätigungsart
W.S37 / 19 x 50 (Datenblatt 1.1-173)
(P) 1 Ausführung M.S35 / 19 x 50 (Datenblatt 1.1-174)

Anschluss Steckersockel EN 175301 – 803
Steckersockel AMP Junior-Timer
Stecker Deutsch DT04 – 2P

www.wandfluh.com Abbildung unverbindlich Änderungen vorbehalten 1/4 Ausgabe: 19 29 2.3-571D
