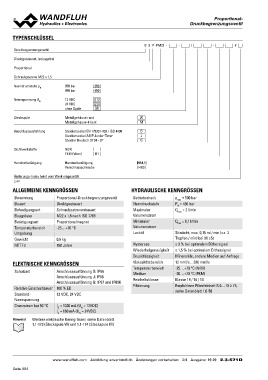

Page 994 - Softbound_Edition_19_de

Proportional-DDrruucckkbbeeggrreePnnrzzouupnnoggrsstivvoeennnattlii-ll

TYPENSCHLÜSSEL

B S P PM22 - - / - #

Druckbegrenzungsventil

Direktgesteuert, leckagefrei

Proportional

Schraubpatrone M22 x 1,5

Nenndruckstufe pN 350 bar 350
450 bar 450

Nennspannung UN 12 VDC G12
24 VDC G24
ohne Spule X5

Steckspule Metallgehäuse rund W
Metallgehäuse 4-kant M

Anschlussausführung Steckersockel EN 175301-803 / ISO 4400 D
Steckersockel AMP Junior-Timer J
Stecker Deutsch DT04 - 2P G

Dichtwerkstoffe NBR
FKM (Viton)
D1

Handnotbetätigung Handnotbetätigung HB4,5
Verschlussschraube HB0

Änderungs-Index (wird vom Werk eingesetzt)

2.3-571

ALLGEMEINE KENNGRÖSSEN HYDRAULISCHE KENNGRÖSSEN

Benennung Proportional-Druckbegrenzungsventil Betriebsdruck pmax = 500 bar
Bauart Direktgesteuert Nenndruckstufe PN = 450 bar
Befestigungsart Schraubpatronenbauart Maximaler Qmax = 2 l/min
Baugrösse M22 x 1,5 nach ISO 7789 Volumenstrom
Betätigungsart Proportionalmagnet Minimaler Qmin = 0,1 l/min
Temperaturbereich -25…+70 °C Volumenstrom
Umgebung Lecköl Sitzdicht, max. 0,15 ml / min (ca. 3
Gewicht 0,6 kg Tropfen / min) bei 30 cSt
MTTFd 150 Jahre Hysterese ≤ 3 % bei optimalem Dithersignal
Wiederholgenauigkeit ≤ 1,5 % bei optimalem Dithersignal
ELEKTRISCHE KENNGRÖSSEN Druckflüssigkeit Mineralöle, andere Medien auf Anfrage
Viskositätsbereich 12 mm2/s…320 mm2/s
Schutzart Anschlussausführung D: IP65 Temperaturbereich -25…+70 °C (NBR)
Anschlussausführung J: IP66 Medium -20…+70 °C (FKM)
Relative Einschaltdauer Anschlussausführung G: IP67 und IP69K Reinheitsklasse Klasse 18 / 16 / 13
Standard- 100 % ED Filtrierung Empfohlene Filterfeinheit ß 6…10 ≥ 75,
Nennspannung 12 VDC, 24 VDC siehe Datenblatt 1.0-50
Grenzstrom bei 50 °C
IG = 1320 mA (UN = 12VDC)
IG = 660 mA (UN = 24VDC)

Hinweis! Weitere elektrische Kenngrössen siehe Datenblatt
1.1-173 (Steckspule W) und 1.1-174 (Steckspule M)

www.wandfluh.com Abbildung unverbindlich Änderungen vorbehalten 2/4 Ausgabe: 19 29 2.3-571D
