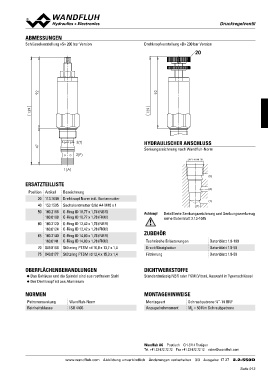

ABMESSUNGEN DDrruucckkrreeggeellvveennttiill

Schlüsselverstellung «S» 200 bar Version Drehknopfverstellung «D» 200 bar Version

20

139 139
92 92

47 3(T) HYDRAULISCHER ANSCHLUSS
2(P)
Senkungszeichnung nach Wandfluh-Norm

7/8"-14 UNF-2B

1(A)

(3)

ERSATZTEILLISTE

Position Artikel Bezeichnung (2)
20
40 113.1049 Drehknopf Norm inkl. Kontermutter Achtung! (1)
50 (1)
153.1505 Sechskantmutter 0,8d A4 M10 x 1
Detaillierte Senkungszeichnung und Senkungswerkzeug
160.2188 O-Ring ID 18,77 x 1,78 (NBR) siehe Datenblatt 2.13-1045
160.6188 O-Ring ID 18,77 x 1,78 (FKM)

60 160.2120 O-Ring ID 12,42 x 1,78 (NBR) ZUBEHÖR
160.6124 O-Ring ID 12,42 x 1,78 (FKM)
Technische Erläuterungen
65 160.2140 O-Ring ID 14,00 x 1,78 (NBR) Druckflüssigkeiten Datenblatt 1.0-100
160.6141 O-Ring ID 14,00 x 1,78 (FKM) Filtrierung Datenblatt 1.0-50
Datenblatt 1.0-50
70 049.8166 Stützring PTSM rd 10,8 x 13,7 x 1,4

75 049.8177 Stützring PTSM rd 12,4 x 15,3 x 1,4

OBERFLÄCHENBEHANDLUNGEN DICHTWERKSTOFFE

◆ Das Gehäuse und die Spindel sind aus rostfreiem Stahl Standardmässig NBR oder FKM (Viton), Auswahl in Typenschlüssel

◆ Der Drehknopf ist aus Aluminium

NORMEN MONTAGEHINWEISE

Patronensenkung Wandfluh-Norm Montageart Schraubpatrone 7⁄8“-14 UNF
Reinheitsklasse ISO 4406 Anzugsdrehmoment MD = 50 Nm Schraubpatrone

Wandfluh AG Postfach CH-3714 Frutigen
Tel. +41 33 672 72 72 Fax +41 33 672 72 12 sales@wandfluh.com

www.wandfluh.com Abbildung unverbindlich Änderungen vorbehalten 3/3 Ausgabe: 17 27 2.2-550D
