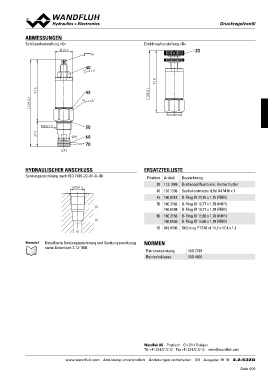

DDrruucckkrreeggeellvveennttiill

ABMESSUNGEN Drehknopfverstellung «D»

Schlüsselverstellung «S» 20

26.5

s4

40

s17

129.2 45 129.5
91.5 91.8
s27

M22x1.5 50

37.7 2(P) 60
1(A) 70

HYDRAULISCHER ANSCHLUSS ERSATZTEILLISTE

Senkungszeichnung nach ISO 7789–22–01–0–98 Position Artikel Bezeichnung

M22x1.5 20 113.1049 Drehknopf Norm inkl. Kontermutter

(2) 40 153.1505 Sechskantmutter 0,8d A4 M10 x 1

(1) 45 160.6218 O-Ring ID 21,95 x 1,75 (FKM)
(1)
50 160.2188 O-Ring ID 18,77 x 1,78 (NBR)
Hinweis! Detaillierte Senkungszeichnung und Senkungswerkzeug 160.6188 O-Ring ID 18,77 x 1,78 (FKM)
siehe Datenblatt 2.13-1008
60 160.2156 O-Ring ID 15,60 x 1,78 (NBR)
160.6156 O-Ring ID 15,60 x 1,78 (FKM)

70 049.8196 Stützring PTSM rd 14,5 x 17,4 x 1,4

NORMEN ISO 7789
ISO 4406
Patronensenkung
Reinheitsklasse
