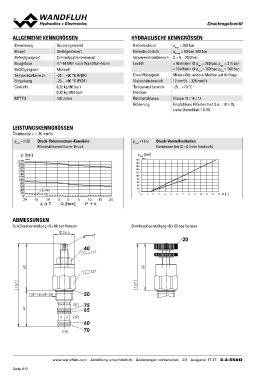

DDrruucckkrreeggeellvveennttiill

ALLGEMEINE KENNGRÖSSEN                                       HYDRAULISCHE KENNGRÖSSEN

Benennung                 Druckregelventil                   Betriebsdruck             pmax = 350 bar
Bauart                    Direktgesteuert                    Nenndruckstufe            pN red = 80 bar, 200 bar
Befestigungsart           Schraubpatronenbauart              Volumenstrombereich       Q = 0…20 l/min
Baugrösse                 7⁄8“-14 UNF nach Wandfluh-Norm     Lecköl                    < 40 ml/min @ pred = 200 bar, psys = 315 bar
Betätigungsart            Manuell                                                      < 10 ml/min @ pred = 100 bar, psys = 160 bar
Temperaturbereich         -25…+90 °C (NBR)                   Druckflüssigkeit          Mineralöle, andere Medien auf Anfrage
Umgebung                  -20…+90 °C (FKM)                   Viskositätsbereich        12 mm2/s…320 mm2/s
Gewicht                   0,22 kg (80 bar)                   Temperaturbereich         -25…+70 °C
                          0,32 kg (200 bar)                  Medium
MTTFd                     150 Jahre                          Reinheitsklasse           Klasse 18 / 16 / 13
                                                             Filtrierung               Empfohlene Filterfeinheit ß 6…10 ≥ 75,
                                                                                       siehe Datenblatt 1.0-50

LEISTUNGSKENNGRÖSSEN

Ölviskosität u = 30 mm2/s

pred = f (Q)  Druck-Volumenstrom-Kennlinie                   pred = f (n)     Druck-Verstellverhalten
              Maximal einstellbarer Druck                                     Gemessen bei Q = 0 l/min (statisch)

p [bar]                                                      pred [bar]

220 K4158                                                    200 K4157
200
180                                                          180
160
140                                                          160
120
100                                                          140

 80                                                          120
 60
 40                                                          100
 20
                                                             80
   0
    20                                                       60

                                                             40

                   Limit                                     20

              15 10                                          0          1  2  3  4  5  6  7  8  9 10 11 12 13 n [-]
                                                                0
                  AT
                          5 0 5 10 15                    20
                                               PA
                          Q [l/min]

ABMESSUNGEN                                    s4            Drehknopfverstellung «D» 80 bar Version

Schlüsselverstellung «S» 80 bar Version                                                   20

                                         26.5

                                               40

                                                    s17

107                                            s27           107
      60                                                           60

           7/8"-14UNF-2A               50

47                              3(T) 75
                                       65

                                   2(P)

                                       60
                          1(A) 70

                          www.wandfluh.com Abbildung unverbindlich Änderungen vorbehalten 2/3 Ausgabe: 17 27 2.2-550D
