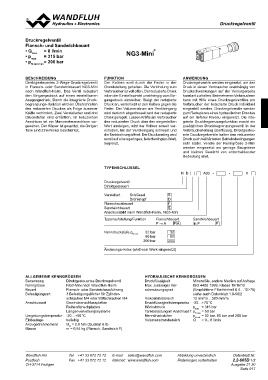

Page 917 - Softbound_Edition_19_de

DDruruckcrkergegelevlevnentitleil

Druckregelventil NG3-Mini®
Flansch- und Sandwichbauart
• Qmax = 8 l/min
• pmax = 315 bar
• pN red max= 200 bar

BESCHREIBUNG FUNKTION ANWENDUNG
Direktgesteuertes 3-Wege-Druckregelventil Der Kolben wird durch die Feder in der Druckregelventile werden eingesetzt, um den
in Flansch- oder Sandwichbauart NG3-Mini Grundstellung gehalten. Die Verbindung zum Druck in einem Verbraucher unabhängig von
nach Wandfluh-Norm. Das Ventil reduziert Verbraucher ist voll offen. Der reduzierte Druck Druckschwankungen auf der Versorgerseite
den Eingangsdruck auf einen einstellbaren ist an der Einstellspindel unabhängig vom Ein- konstant zu halten. Bei mehreren Verbrauchern
Ausgangsdruck. Durch die integrierte Druck- gangsdruck einstellbar. Steigt der reduzierte kann mit Hilfe eines Druckregelventiles pro
begrenzungs- funktion wird ein Überschreiten Druck an, verschiebt er den Kolben gegen die Verbraucher der reduzierte Druck individuell
des reduzierten Druckes als Folge äusserer Feder. Der Volumenstrom am Ventileingang eingestellt werden. Druckregelventile werden
Kräfte verhindert. Zwei Verstellarten und drei wird dadurch abgedrosselt und der reduzierte zum Reduzieren eines hydraulischen Druckes
Druckstufen sind erhältlich. Im reduzierten Druck geregelt. Lassen Kräfte am Verbraucher auf ein tieferes Niveau eingesetzt. Die inte-
Anschluss ist ein Manometeranschluss vor- den reduzierten Druck über den eingestellten grierte Druckbegrenzungsfunktion macht ein
gesehen. Der Körper ist gespritzt, die übrigen Wert ansteigen, wird der Kolben soweit ver- zusätzliches Druckbegrenzungsventil in der
Teile sind Zink-Nickel beschichtet. schoben, bis der Ventileingang schliesst und Verbraucherleitung überflüssig. Direktgesteu-
die Tankbohrung öffnet. Der Druckanstieg wird erte Druckregelventile halten den reduzierten
somit auf einen geringen, federbedingten Wert, Druck auch bei härtesten Betriebsbedingungen
begrenzt. sehr stabil. Ventile der Nenngrösse 3-Mini
werden eingesetzt wo geringe Baugrösse
und kleines Gewicht von entscheidender
Bedeutung sind.

TYPENSCHLÜSSEL

MD A03 - - #

Druckregelventil
Direktgesteuert

Verstellart Schlüssel S

Drehknopf D

Flanschausbauart F

Sandwichbauart S

Anschlussbild nach Wandfluh-Norm, NG3-Mini

Typenaufstellung/Funktion Flanschbauart Sandwichbauart
P → A P/A in P P

Nenndruckstufe pN red 32 bar 32
80 bar 80
200 bar 200

Änderungs-Index (wird vom Werk eingesetzt)

ALLGEMEINE KENNGRÖSSEN HYDRAULISCHE KENNGRÖSSEN

Benennung Direktgesteuertes Druckregelventil Druckflüssigkeit Mineralöle, andere Medien auf Anfrage

Nenngrösse NG3-Mini nach Wandfluh-Norm Max. zulässiger Ver- ISO 4406 :1999, Klasse 18/16/13

Bauart Flansch- oder Sandwichausführung schmutzungsgrad (Empfohlene Filterfeinheit ß 6…10 ≥75)

Befestigungsart 3 Befestigungslöcher für Zylinder- siehe auch Datenblatt 1.0-50/2

schrauben M4 oder Stiftschrauben M4 Viskositätsbereich 12 mm2/s…320 mm2/s

Anschlussart Gewindeanschlussplatten Druckflüssigkeitstemperatur -20…+70 °C

Reihenflanschplatten Höchstdruck pmax = 315 bar

Längenverkettungssysteme Tankbelastung im AnschlussT pT max = 50 bar

Umgebungstemperatur -20…+50 °C Nenndruckstufen pN red = 32 bar, 80 bar und 200 bar

Einbaulage beliebig Volumenstrombereich Q = 0…8 l/min

Anzugsdrehmoment MD = 2,8 Nm (Qualität 8.8)
Masse m = 0,54 kg (Flansch, Sandwich P)

Wandfluh AG Tel. +41 33 672 72 72 E-mail: sales@wandfluh.com Abbildung unverbindlich Datenblatt Nr.
Postfach Fax +41 33 672 72 12 Internet: www.wandfluh.com Änderungen vorbehalten 2.2-605D 1/2
CH-3714 Frutigen Ausgabe 21 30
