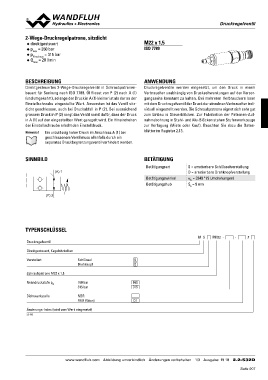

DDrruucckkrreeggeellvveennttiill

2-Wege-Druckregelpatrone, sitzdicht M22 x 1,5
◆ direktgesteuert
pQpmNmaraexxd==ma32x50=0l3/bm1a5irnbar ISO 7789
◆
◆
◆

BESCHREIBUNG ANWENDUNG

Direktgesteuertes 2-Wege-Druckregelventil in Schraubpatronen- Druckregelventile werden eingesetzt, um den Druck in einem
bauart für Senkung nach ISO 7789. Öl fliesst von P (2) nach A (1) Verbraucher unabhängig von Druckschwankungen auf der Versor-
(und umgekehrt), solange der Druck in A (1) kleiner ist als der an der gungsseite konstant zu halten. Bei mehreren Verbrauchern kann
Einstellschraube eingestellte Wert. Ansonsten ist das Ventil sitz- mit dem Druckregelventil der Druck der einzelnen Verbraucher indi-
dicht geschlossen, auch bei Druckabfall in P (2). Bei ausreichend viduell eingestellt werden. Die Schraubpatrone eignet sich sehr gut
grossem Druck in P (2) sorgt das Ventil somit dafür, dass der Druck zum Einbau in Steuerblöcken. Zur Fabrikation der Patronen-Auf-
in A (1) auf den eingestellten Wert geregelt wird. Ein Hineindrehen nahmebohrung in Stahl- und Alu-Blöcken stehen Stufenwerkzeuge
der Einstellschraube erhöht den Einstelldruck. zur Verfügung (Miete oder Kauf). Beachten Sie dazu die Daten-
blätter im Register 2.13.
Hinweis! Ein unzulässig hoher Druck im Anschluss A (1) bei
geschlossenem Ventil muss allenfalls durch ein
separates Druckbegrenzungsventil verhindert werden.

SINNBILD BETÄTIGUNG S = arretierbare Schlüsselverstellung
D = arretierbare Drehknopfverstellung
(A) 1 Betätigungsart
ab = 3240 ° (9 Umdrehungen)
(P) 2 Betätigungswinkel Sb = 9 mm
Betätigungshub

TYPENSCHLÜSSEL

M S PM22 - - #

Druckregelventil

Direktgesteuert, Kegelsitzkolben

Verstellart Schlüssel S
Drehknopf D

Schraubpatrone M22 x 1,5 160
315
Nenndruckstufe pN 160 bar
315 bar D1

Dichtwerkstoffe NBR
FKM (Viton)

Änderungs-Index (wird vom Werk eingesetzt)

2.2-532

www.wandfluh.com Abbildung unverbindlich Änderungen vorbehalten 1/3 Ausgabe: 19 18 2.2-532D
