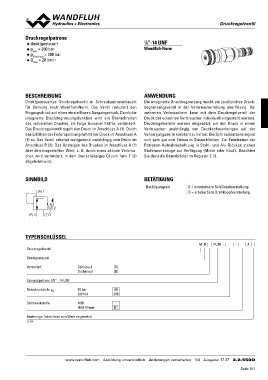

DDrruucckkrreeggeellvveennttiill

Druckregelpatrone 7⁄8“-14 UNF
◆ direktgesteuert
pQpmNmaraexxd==ma32x50=0l2/bm0a0irnbar Wandfluh-Norm
◆
◆
◆

BESCHREIBUNG ANWENDUNG

Direktgesteuertes Druckregelventil in Schraubpatronenbauart Die integrierte Druckbegrenzung macht ein zusätzliches Druck-
für Senkung nach Wandfluh-Norm. Das Ventil reduziert den begrenzungsventil in der Verbraucherleitung überflüssig. Bei
Eingangsdruck auf einen einstellbaren Ausgangsdruck. Durch die mehreren Verbrauchern kann mit dem Druckregelventil der
integrierte Druckbegrenzungsfunktion wird ein Überschreiten Druck der einzelnen Verbraucher individuell eingestellt werden.
des reduzierten Druckes, als Folge äusserer Kräfte, verhindert. Druckregelventile werden eingesetzt, um den Druck in einem
Das Druckregelventil regelt den Druck im Anschluss A (1). Durch Verbraucher unabhängig von Druckschwankungen auf der
das Erhöhen der Federspannung nimmt der Druck im Anschluss A Versorgungsseite konstant zu halten. Die Schraubpatrone eignet
(1) zu. Das Ventil arbeitet weitgehend unabhängig vom Druck im sich sehr gut zum Einbau in Steuerblöcken. Zur Fabrikation der
Anschluss P (2). Das Ansteigen des Druckes im Anschluss A (1) Patronen-Aufnahmebohrung in Stahl- und Alu-Blöcken stehen
über den eingestellten Wert, z. B. durch einen aktiven Verbrau- Stufenwerkzeuge zur Verfügung (Miete oder Kauf). Beachten
cher, wird verhindert, in dem überschüssiges Öl zum Tank T (3) Sie dazu die Datenblätter im Register 2.13.
abgeleitet wird.

SINNBILD BETÄTIGUNG S = arretierbare Schlüsselverstellung
D = arretierbare Drehknopfverstellung
(A) 1 Betätigungsart

(P) 2 (T) 3

TYPENSCHLÜSSEL

M D PU10 - - #

Druckregelventil

Direktgesteuert

Verstellart Schlüssel S
Drehknopf D

Schraubpatrone 7/8“ - 14 UNF 80
200
Nenndruckstufe pN 80 bar
200 bar D1

Dichtwerkstoffe NBR
FKM (Viton)

Änderungs-Index (wird vom Werk eingesetzt)

2.2-550

www.wandfluh.com Abbildung unverbindlich Änderungen vorbehalten 1/3 Ausgabe: 17 27 2.2-550D
