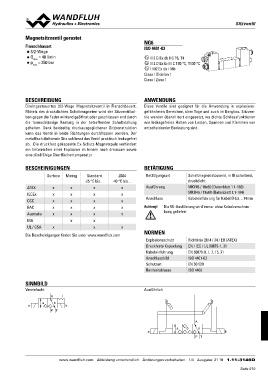

Page 619 - Softbound_Edition_19_de

SSiittzzvveennttiill

Magnetsitzventil gerastet NG6

Flanschbauart ISO 4401-03
◆ 3/2-Wege
pQmmaaxx = 40 l/min x II 2 G Ex db IIC T6, T4
◆ = 350 bar x II 2 D Ex tb III C T80 °C, T130 °C
◆ x I M2 Ex db I Mb

Class I Division 1
Class I Zone 1

BESCHREIBUNG ANWENDUNG

Direktgesteuertes 3/2-Wege Magnetsitzventil in Flanschbauart. Diese Ventile sind geeignet für die Anwendung in explosions-
Mittels des druckdichten Schaltmagneten wird der Sitzventilkol- gefährdeten Bereichen, über Tage und auch im Bergbau. Sitzven-
ben gegen die Feder wirkend geöffnet oder geschlossen und durch tile werden überall dort eingesetzt, wo dichte Schliessfunktionen
die formschlüssige Rastung in der betreffenden Schaltstellung wie leckagefreies Halten von Lasten, Spannen und Klemmen von
gehalten. Dank beidseitig druckausgeglichener Sitzkonstruktion entscheidender Bedeutung sind.
kann das Ventil in beide Richtungen durchflossen werden. Der
metallisch dichtende Sitz schliesst das Ventil praktisch leckagefrei
ab. Die druckfest gekapselte Ex-Schutz-Magnetspule verhindert
ein Entweichen einer Explosion im Innern nach draussen sowie
eine zündfähige Oberflächentemperatur.

BESCHEINIGUNGEN BETÄTIGUNG

Surface Mining Standard Z604 Betätigungsart Schaltmagnet stossend, in Öl schaltend,
-25 °C bis… -40 °C bis… druckdicht
ATEX x x Ausführung
IECEx x x x x MKY45 / 18x60 (Datenblatt 1.1-183)
CCC x x x x Anschluss MKU45 / 18x60 (Datenblatt 1.1-184)
EAC x x x x
Australia x x x x Kabeleinführung für Kabel Ø 6,5…14mm
MA x x x
UL / CSA x x Achtung! Die UL-Ausführung wird immer ohne Kabelverschrau-
x x bung geliefert

Die Bescheinigungen finden Sie unter www.wandfluh.com NORMEN Richtlinie 2014 / 34 / EU (ATEX)
EN / IEC / UL 60079-1, 31
Explosionsschutz EN 60079-0, 1, 7, 15, 31
Druckfeste Kapselung ISO 4401-03
Kabeleinführung EN 60 529
Anschlussbild ISO 4406
Schutzart
Reinheitsklasse

SINNBILD Ausführlich

Vereinfacht b

A

ab
a

PT

A

a0 b
ab

PT

www.wandfluh.com Abbildung unverbindlich Änderungen vorbehalten 1/4 Ausgabe: 21 18 1.11-3146D
