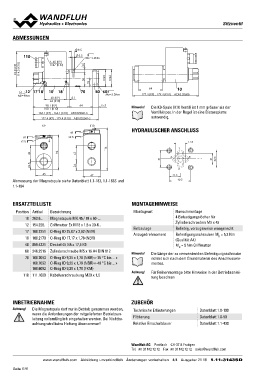

Page 616 - Softbound_Edition_19_de
P. 616
SSiittzzvveennttiill
ABMESSUNGEN
110 9.5
5.5
MD= 5.2Nm
t=45 (K9)
t=47 (K10)
93.8 (K9)
114.5 (K10)
38 8
23
45
46
12 17 18 10 18 70 40 60 64 10
MD= 9Nm 60 (K9) 8.1 MD= 5.2Nm 177.4 (K9) , 179.4 (K10) AEXd.2060b
62 (K10) 15.3
64 Hinweis! Die K9-Spule (K10 Ventil) ist 1 mm grösser als der
98.1 (K9) AEXd22061a Ventilkörper. In der Regel ist eine Distanzplatte
100.1 (K10) notwendig.
162.1 (K9) , 164.1 (K10)
177.4 (K9) , 179.4 (K10) AEXd32061a
K9 K10 HYDRAULISCHER ANSCHLUSS
s8 s8
s2.5 s2.5
22.5 42 T 17.8
94 A B
24 42
114
31
21
32.5
45 47 P
Abmessung der Magnetspule siehe Datenblatt 1.1-183, 1.1-183S und 21.5
1.1-184 40.5
ERSATZTEILLISTE MONTAGEHINWEISE
Position Artikel Bezeichnung Montageart Flanschmontage
10 263.6... Magnetspule MK.45 / 18 x 60-... 4 Befestigungslöcher für
12 154.220. Griffmutter Ex M18 x 1,5 x 30-K.. Einbaulage Zylinderschrauben M5 x 45
Anzugsdrehmoment
17 160.2251 O-Ring ID 25,07 x 2,62 (NBR) Beliebig, vorzugsweise waagerecht
18 160.2170 O-Ring ID 17,17 x 1,78 (NBR)
40 058.4221 Deckel 45 /45 x 17,5 K9 Befestigungsschrauben MD = 5,2 Nm
60 246.2516 Zylinderschraube M5 x 16 A4 DIN 912 (Qualität A4)
MD = 9 Nm Griffmutter
70 160.2093 O-Ring ID 9,25 x 1,78 (NBR) «-25 °C bis…» Hinweis! Die Länge der zu verwendenden Befestigungsschraube
160.7092 O-Ring ID 9,25 x 1,78 (NBR) «-40 °C bis…» richtet sich nach dem Grundmaterial des Anschlussele-
160.6092 O-Ring ID 9,25 x 1,78 (FKM) mentes.
110 111.1080 Kabelverschraubung M20 x 1,5 Achtung! Für Reihenmontage bitte Hinweise in der Betriebsanlei-
tung beachten
INBETRIEBNAHME ZUBEHÖR
Achtung! Die Magnetspule darf nur in Betrieb genommen werden, Technische Erläuterungen Datenblatt 1.0-100
wenn die Anforderungen der mitgelieferten Betriebsan- Filtrierung Datenblatt 1.0-50
leitung vollumfänglich eingehalten werden. Bei Nichtbe- Relative Einschaltdauer Datenblatt 1.1-430
achtung wird keine Haftung übernommen!
Wandfluh AG Postfach CH-3714 Frutigen
Tel. +41 33 672 72 72 Fax +41 33 672 72 12 sales@wandfluh.com
www.wandfluh.com Abbildung unverbindlich Änderungen vorbehalten 4/4 Ausgabe: 21 18 1.11-3143SD
