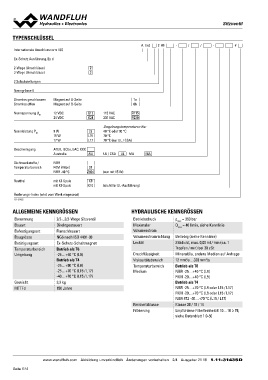

Page 614 - Softbound_Edition_19_de

SSiittzzvveennttiill

TYPENSCHLÜSSEL A Exd 2 06 - / / - #

Internationale Anschlussnorm ISO

Ex-Schutz Ausführung, Ex d

2-Wege (Anschlüsse) 2
3-Wege (Anschlüsse) 3

2 Schaltstellungen

Nenngrösse 6

Stromlos geschlossen Magnet auf A-Seite 1a
Stromlos offen Magnet auf B-Seite 0b

Nennspannung UN 12 VDC G12 115 VAC R115
24 VDC G24 230 VAC R230

Nennleistung PN 9W Umgebungstemperaturen bis:
15 W L9 40 °C oder 90 °C
17 W
L15 70 °C

L17 70 °C (nur UL / CSA)

Bescheinigung ATEX, IECEx, EAC, CCC

Australia AU UL / CSA UL MA MA

Dichtwerkstoffe / NBR D1
Temperaturbereich FKM (Viton) Z604 (nur mit 15 W)
NBR -40 °C

Rostfrei mit K8 Spule K9
mit K9 Spule K10 (nicht für UL-Ausführung)

Änderungs-Index (wird vom Werk eingesetzt)

1.11-3143S

ALLGEMEINE KENNGRÖSSEN HYDRAULISCHE KENNGRÖSSEN

Benennung 2/2-, 3/2-Wege Sitzventil Betriebsdruck pmax = 350 bar
Bauart Maximaler Qmax = 40 l/min, siehe Kennlinie
Befestigungsart Direktgesteuert Volumenstrom
Baugrösse Volumenstromrichtung Beliebig (siehe Kennlinie)
Betätigungsart Flanschbauart Lecköl Sitzdicht, max. 0,05 ml / min (ca. 1
Temperaturbereich Tropfen / min) bei 30 cSt
Umgebung NG6 nach ISO 4401-03 Druckflüssigkeit Mineralöle, andere Medien auf Anfrage
Viskositätsbereich 12 mm2/s…320 mm2/s
Gewicht Ex-Schutz-Schaltmagnet Temperaturbereich Betrieb als T6
MTTFd Medium NBR -25…+40 °C (L9)
Betrieb als T6 FKM -20…+40 °C (L9)
-25…+40 °C (L9) Reinheitsklasse Betrieb als T4
Betrieb als T4 Filtrierung NBR -25…+70 °C (L9 oder L15 / L17)
-25…+90 °C (L9) FKM -20…+70 °C (L9 oder L15 / L17)
-25…+70 °C (L15 / L17) NBR 872 -40…+70 °C (L15 / L17)
-40…+70 °C (L15 / L17) Klasse 20 / 18 / 14
Empfohlene Filterfeinheit ß 10…16 ≥ 75,
3,3 kg siehe Datenblatt 1.0-50

150 Jahre

www.wandfluh.com Abbildung unverbindlich Änderungen vorbehalten 2/4 Ausgabe: 21 18 1.11-3143SD
