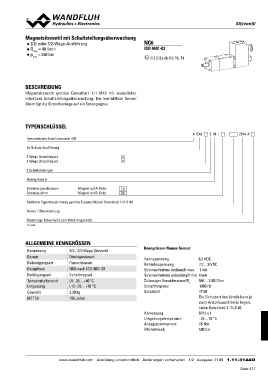

SSiittzzvveennttiill
Magnetsitzventil mit Schaltstellungsüberwachung NG6
◆ 2/2- oder 3/2-Wege-Ausführung
Qpmmaaxx = 40 l/min ISO 4401-03
◆ = 350 bar
◆ x II 2 G Ex db IIC T6, T4
BESCHREIBUNG
Magnetsitzventil gemäss Datenblatt 1.11-3143 mit zusätzlicher
induktiver Schaltstellungsüberwachung. Der kontaktlose Sensor
überträgt die Sitzkolbenlage auf ein Sprungsignal.
TYPENSCHLÜSSEL
A EXd 2 06 / - Z104 #
Internationale Anschlussnorm ISO
Ex-Schutz-Ausführung
2-Wege (Anschlüsse) 2
3-Wege (Anschlüsse) 3
2 Schaltstellungen
Nenngrösse 6
Stromlos geschlossen Magnet auf A-Seite 1a
Stromlos offen Magnet auf B-Seite 0b
Restliche Typenbezeichnung gemäss Typenschlüssel Datenblatt 1.11-3143
Namur / Überwachung
Änderungs-Index (wird vom Werk eingesetzt)
1.11-3144
ALLGEMEINE KENNGRÖSSEN Kenngrössen Namur-Sensor:
Benennung 2/2-, 3/2-Wege Sitzventil Nennspannung 8,2 VDC
Bauart Direktgesteuert
Befestigungsart Flanschbauart Betriebsspannung 7,7…9 VDC
Baugrösse NG6 nach ISO 4401-03
Betätigungsart Schaltmagnet Stromaufnahme bedämpft max. 1 mA
Temperaturbereich L9: -25…+40 °C
Umgebung L15: -25…+70 °C Stromaufnahme unbedämpft min. 4 mA
Gewicht 3,30 kg
MTTFd 150 Jahre Zulässiger Vorwiderstand Rv 550…1100 Ohm
Schaltfrequenz 1000 Hz
Schutzart IP 68
Die Schutzart des Ventils kann je
nach Anschlussart tiefer liegen,
siehe Datenblatt 1.11-3143
Abmessung M12 x 1
Umgebungstemperatur -25…70 °C
Anzugsdrehmoment 15 Nm
Höchstdruck 500 bar
www.wandfluh.com Abbildung unverbindlich Änderungen vorbehalten 1/2 Ausgabe: 21 05 1.11-3144D
