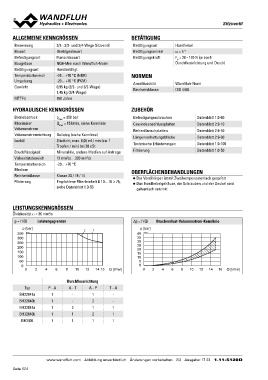

P. 624

ALLGEMEINE KENNGRÖSSEN                                         BETÄTIGUNG                                         SitzBvHe.n.0t4il

Benennung             2/2-, 3/2- und 3/4-Wege Sitzventil        Betätigungsart     Handhebel
Bauart                Direktgesteuert                           Betätigungswinkel  a=5°
Befestigungsart       Flanschbauart                             Betätigungskraft   Fb = 20 - 120 N (je nach
Baugrösse             NG4-Mini nach Wandfluh-Norm                                  Durchflussrichtung und Druck)
Betätigungsart        Handbetätigt                             NORMEN
Temperaturbereich     -25…+70 °C (NBR)                                             Wandfluh-Norm
Umgebung              -20…+70 °C (FKM)                          Anschlussbild      ISO 4406
Gewicht               0,95 kg (2/2- und 3/2-Wege)               Reinheitsklasse
                      1,45 kg (3/4-Wege)
MTTFd                 150 Jahre

HYDRAULISCHE KENNGRÖSSEN                                       ZUBEHÖR

Betriebsdruck         pmax = 350 bar                            Befestigungsschrauben     Datenblatt 1.0-60
Maximaler             Qmax = 15 l/min, siehe Kennlinie          Gewindeanschlussplatten   Datenblatt 2.9-10
Volumenstrom                                                    Reihenflanschplatten      Datenblatt 2.9-50
Volumenstromrichtung  Beliebig (siehe Kennlinie)                Längenverkettungsblöcke   Datenblatt 2.9-90
Lecköl                Sitzdicht, max. 0,05 ml / min (ca. 1      Technische Erläuterungen  Datenblatt 1.0-100
                      Tropfen / min) bei 30 cSt                 Filtrierung               Datenblatt 1.0-50
Druckflüssigkeit      Mineralöle, andere Medien auf Anfrage
Viskositätsbereich    12 mm2/s…320 mm2/s                       OBERFLÄCHENBEHANDLUNGEN
Temperaturbereich     -20…+70 °C
Medium                                                         ◆ Der Ventilkörper ist mit Zweikomponentenlack gespritzt
Reinheitsklasse       Klasse 20 / 18 / 14
Filtrierung           Empfohlene Filterfeinheit ß 10…16 ≥ 75,  ◆ Das Handhebelgehäuse, die Schrauben und der Deckel sind
                      siehe Datenblatt 1.0-50
                                                                  galvanisch verzinkt

LEISTUNGSKENNGRÖSSEN

Ölviskosität u = 30 mm2/s

p = f (Q)    Leistungsgrenzen                                  Δp = f (Q) Druckverlust-Volumenstrom-Kennlinie

    p [bar]                    21                                   p [bar]
350 K0172
                                                                  40 K0154
300                                                               35
                                                                  30
250                                                               25
                                                                  20
200                                                               15
                                                                  10
150
                                                                   5
100                                                                0

50                                                                    0 2 4 6 8 10 12 14 16 Q [l/min]

0
   0 2 4 6 8 10 12 14 15 Q [l/min]

   Typ                          Durchflussrichtung
BH22041a           P-A A-T A-P T-A
BH22040b
BH32041a             1-1-
BH32040b             1-2-
 BH3404              1211
                     1121
                     1111

                   www.wandfluh.com Abbildung unverbindlich Änderungen vorbehalten 2/3 Ausgabe: 17 23 1.11-5120D
