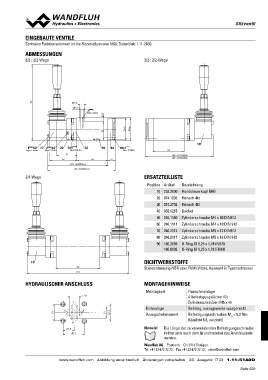

EINGEBAUTE VENTILE

Zentrales Funktionselement ist die Sitzventilpatrone NG6, Datenblatt 1.11-2030.

ABMESSUNGEN 3/2-; 2/2-Wege

3/2-; 2/2-Wege

156 9.5
38 85.5

45MD= 5.2Nm
46

10

50 10 60 20 70 30 90 40 80 64
MD= 2.6Nm MD= 2.6Nm
MD=5.2Nm MD= 5.2Nm 140 AH22060b
41 140 AH32060b

56 64 16

124 AH22061a

140 AH32061a

3/4-Wege ERSATZTEILLISTE

Position Artikel Bezeichnung
10 253.2000 Handsteuerkopf BHII
20 074.1802 Flansch 4kt
30 074.2702 Flansch 4kt
40 058.4215 Deckel
50 246.1140 Zylinderschraube M4 x 40 DIN912
60 246.1111 Zylinderschraube M4 x 10 DIN 912
70 246.2112 Zylinderschraube M5 x 12 DIN912
80 246.2117 Zylinderschraube M5 x 16 DIN 912
90 160.2093 O-Ring ID 9,25 x 1,78 (NBR)
160.6092 O-Ring ID 9,25 x 1,78 (FKM)

10 DICHTWERKSTOFFE

90 Standardmässig NBR oder FKM (Viton), Auswahl in Typenschlüssel
211

HYDRAULISCHER ANSCHLUSS MONTAGEHINWEISE

T 17.8 Montageart Flanschmontage
A B 4 Befestigungslöcher für
31 Einbaulage Zylinderschrauben M5 x 45
21 Anzugsdrehmoment
32.5 Beliebig, vorzugsweise waagerecht

P Befestigungsschrauben MD = 5,2 Nm
(Qualität 8.8, verzinkt)
21.5
40.5 Hinweis! Die Länge der zu verwendenden Befestigungsschraube
richtet sich nach dem Grundmaterial des Anschlussele-
mentes.
