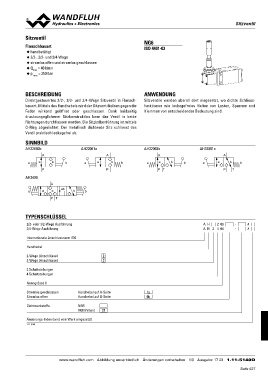

SitAzvHe.n.0t6il

Sitzventil NG6

Flanschbauart ISO 4401-03
◆ handbetätigt
◆ 2/2-, 3/2- und 3/4-Wege
◆ stromlos offen und stromlos geschlossen
◆ Qmax = 40 l/min
◆ p max = 350 bar

BESCHREIBUNG ANWENDUNG

Direktgesteuertes 2/2-, 3/2- und 3/4-Wege Sitzventil in Flansch- Sitzventile werden überall dort eingesetzt, wo dichte Schliess-
bauart. Mittels des Handhebels wird der Sitzventilkolben gegen die
Feder wirkend geöffnet oder geschlossen. Dank beidseitig funktionen wie leckagefreies Halten von Lasten, Spannen und
druckausgeglichener Sitzkonstruktion kann das Ventil in beide
Richtungen durchflossen werden. Die Sitzkolbenführung ist mittels Klemmen von entscheidender Bedeutung sind.
O-Ring abgedichtet. Der metallisch dichtende Sitz schliesst das
Ventil praktisch leckagefrei ab.

SINNBILD AH22061a AH32060b AH32061a

AH22060b A A
aa a ab
A A
b PT PT
aa b b aa b b b b
P
P

AH3406

A

a a o ab b b

PT

TYPENSCHLÜSSEL A H 2 06 - #
A H 3 4 06 - #
2/2- oder 3/2-Wege Ausführung
3/4-Wege Ausführung

Internationale Anschlussnorm ISO

Handhebel

2-Wege (Anschlüsse) 2
3-Wege (Anschlüsse) 3

2 Schaltstellungen
4 Schaltstellungen

Nenngrösse 6

Stromlos geschlossen Handhebel auf A-Seite 1a
Stromlos offen Handhebel auf B-Seite 0b

Dichtwerkstoffe NBR
FKM (Viton)
D1

Änderungs-Index (wird vom Werk eingesetzt)

1.11-5140

www.wandfluh.com Abbildung unverbindlich Änderungen vorbehalten 1/3 Ausgabe: 17 23 1.11-5140D
