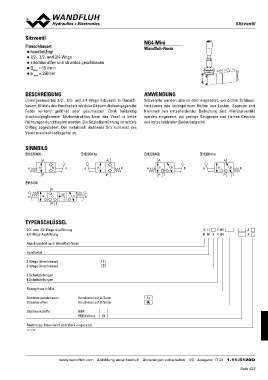

Page 623 - Softbound_Edition_19_de

SitzBvHe.n.0t4il

Sitzventil NG4-Mini

Flanschbauart Wandfluh-Norm
◆ handbetätigt
◆ 2/2-, 3/2- und 3/4-Wege
◆ stromlos offen und stromlos geschlossen
Qp mmaaxx = 15 l/min
◆ = 350 bar
◆

BESCHREIBUNG ANWENDUNG

Direktgesteuertes 2/2-, 3/2- und 3/4-Wege Sitzventil in Flansch- Sitzventile werden überall dort eingesetzt, wo dichte Schliess-
bauart. Mittels des Handhebels wird der Sitzventilkolben gegen die funktionen wie leckagefreies Halten von Lasten, Spannen und
Feder wirkend geöffnet oder geschlossen. Dank beidseitig Klemmen von entscheidender Bedeutung sind. Miniaturventile
druckausgeglichener Sitzkonstruktion kann das Ventil in beide werden eingesetzt, wo geringe Baugrösse und kleines Gewicht
Richtungen durchflossen werden. Die Sitzkolbenführung ist mittels von entscheidender Bedeutung sind.
O-Ring abgedichtet. Der metallisch dichtende Sitz schliesst das
Ventil praktisch leckagefrei ab.

SINNBILD BH22041a BH32040b BH32041a

BH22040b A A
aa a ab
A A
b PT PT
aa b b aa b b b b
P
P

BH3404

A

a a o ab b b

PT

TYPENSCHLÜSSEL B H 2 04 - #
B H 3 4 04 - #
2/2- oder 3/2-Wege Ausführung
3/4-Wege Ausführung

Anschlussbild nach Wandfluh-Norm

Handhebel

2-Wege (Anschlüsse) 2
3-Wege (Anschlüsse) 3

2 Schaltstellungen
4 Schaltstellungen

Nenngrösse 4-Mini

Stromlos geschlossen Handhebel auf A-Seite 1a
Stromlos offen Handhebel auf B-Seite 0b

Dichtwerkstoffe NBR
FKM (Viton)
D1

Änderungs-Index (wird vom Werk eingesetzt)

1.11-5120

www.wandfluh.com Abbildung unverbindlich Änderungen vorbehalten 1/3 Ausgabe: 17 23 1.11-5120D
