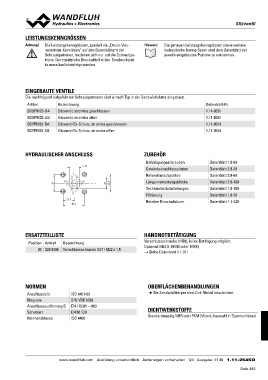

MagnetSsiittzzvveennttiill
LEISTUNGSKENNGRÖSSEN
Achtung! Die Leistungskenngrössen, speziell die „Druck-Volu- Hinweis! Die genauen Leistungskenngrössen sowie weitere
menstrom-Kennlinien“ auf den Datenblättern der hydraulische Kenngrössen sind dem Datenblatt der
Schraubpatronen, beziehen sich nur auf die Schraubpa- jeweils eingebauten Patrone zu entnehmen.
trone. Der zusätzliche Druckabfall in der Sandwichplat-
te muss berücksichtigt werden.
EINGEBAUTE VENTILE
Die nachfolgend aufgeführten Schraubpatronen sind je nach Typ in der Sandwichplatte eingebaut.
Artikel Bezeichnung Datenblatt-Nr.
1.11-2061
SDSPM22-BA Sitzventil, stromlos geschlossen 1.11-2061
1.11-2064
SDSPM22-AB Sitzventil, stromlos offen 1.11-2064
SDYPM22-BA Sitzventil Ex-Schutz, stromlos geschlossen
SDYPM22-AB Sitzventil Ex-Schutz, stromlos offen
HYDRAULISCHER ANSCHLUSS ZUBEHÖR
T 17.8 Befestigungsschrauben Datenblatt 1.0-60
A B Gewindeanschlussplatten Datenblatt 2.9-30
31 Reihenflanschplatten Datenblatt 2.9-60
21 Längenverkettungsblöcke Datenblatt 2.9-100
32.5 Technische Erläuterungen Datenblatt 1.0-100
Filtrierung Datenblatt 1.0-50
P Relative Einschaltdauer Datenblatt 1.1-430
21.5
40.5
ERSATZTEILLISTE HANDNOTBETÄTIGUNG
Position Artikel Bezeichnung Verschlussschraube (HB0), keine Betätigung möglich.
20 238.5404 Verschlussschraube VSTI M22 x 1,5
Optional: HB4,5, HN(K) oder HR(K)
→ Siehe Datenblatt 1.1-311
NORMEN ISO 4401-03 OBERFLÄCHENBEHANDLUNGEN
DIN VDE 0580
Anschlussbild EN 175301 – 803 ◆ Die Sandwichkörper sind Zink-Nickel beschichtet
Magnete EN 60 529
Anschlussausführung D ISO 4406 DICHTWERKSTOFFE
Schutzart
Reinheitsklasse Standardmässig NBR oder FKM (Viton), Auswahl in Typenschlüssel
www.wandfluh.com Abbildung unverbindlich Änderungen vorbehalten 3/4 Ausgabe: 21 40 1.11-2545D
