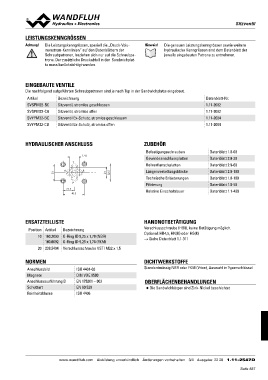

MagnetSsiittzzvveennttiill

LEISTUNGSKENNGRÖSSEN

Achtung! Die Leistungskenngrössen, speziell die „Druck-Volu- Hinweis! Die genauen Leistungskenngrössen sowie weitere
menstrom-Kennlinien“ auf den Datenblättern der hydraulische Kenngrössen sind dem Datenblatt der
Schraubpatronen, beziehen sich nur auf die Schraubpa- jeweils eingebauten Patrone zu entnehmen.
trone. Der zusätzliche Druckabfall in der Sandwichplat-
te muss berücksichtigt werden.

EINGEBAUTE VENTILE

Die nachfolgend aufgeführten Schraubpatronen sind je nach Typ in der Sandwichplatte eingebaut.

Artikel Bezeichnung Datenblatt-Nr.
1.11-2082
SVSPM22-BC Sitzventil, stromlos geschlossen 1.11-2082
1.11-2084
SVSPM22-CB Sitzventil, stromlos offen 1.11-2084

SVYPM22-BC Sitzventil Ex-Schutz, stromlos geschlossen

SVYPM22-CB Sitzventil Ex-Schutz, stromlos offen

HYDRAULISCHER ANSCHLUSS ZUBEHÖR

T 17.8 Befestigungsschrauben Datenblatt 1.0-60
A B Gewindeanschlussplatten Datenblatt 2.9-30
31 Reihenflanschplatten Datenblatt 2.9-60
21 Längenverkettungsblöcke Datenblatt 2.9-100
32.5 Technische Erläuterungen Datenblatt 1.0-100
Filtrierung Datenblatt 1.0-50
P Relative Einschaltdauer Datenblatt 1.1-430

21.5
40.5

ERSATZTEILLISTE HANDNOTBETÄTIGUNG

Position Artikel Bezeichnung Verschlussschraube (HB0), keine Betätigung möglich.
Optional: HB4,5, HN(K) oder HG(K)
10 160.2093 O-Ring ID 9,25 x 1,78 (NBR) → Siehe Datenblatt 1.1-311
160.6092 O-Ring ID 9,25 x 1,78 (FKM)
DICHTWERKSTOFFE
20 238.5404 Verschlussschraube VSTI M22 x 1,5
Standardmässig NBR oder FKM (Viton), Auswahl in Typenschlüssel
NORMEN ISO 4401-03
DIN VDE 0580 OBERFLÄCHENBEHANDLUNGEN
Anschlussbild EN 175301 – 803
Magnete EN 60 529 ◆ Die Sandwichkörper sind Zink-Nickel beschichtet
Anschlussausführung D ISO 4406
Schutzart
Reinheitsklasse

www.wandfluh.com Abbildung unverbindlich Änderungen vorbehalten 3/4 Ausgabe: 22 20 1.11-2547D
