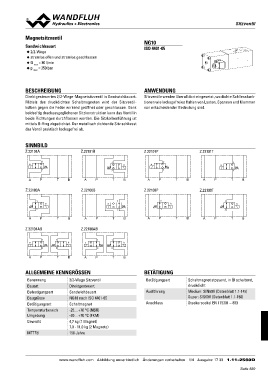

Magnetsitzventil NG10

Sandwichbauart ISO 4401-05
◆ 2/2-Wege
◆ stromlos offen und stromlos geschlossen
◆ Q max = 80 l/min
◆ p max = 350 bar

BESCHREIBUNG ANWENDUNG

Direktgesteuertes 2/2-Wege-Magnetsitzventil in Sandwichbauart. Sitzventile werden überall dort eingesetzt, wo dichte Schliessfunk-
Mittels des druckdichten Schaltmagneten wird der Sitzventil-
kolben gegen die Feder wirkend geöffnet oder geschlossen. Dank tionen wie leckagefreies Halten von Lasten, Spannen und Klemmen
beidseitig druckausgeglichener Sitzkonstruktion kann das Ventil in
beide Richtungen durchflossen werden. Die Sitzkolbenführung ist von entscheidender Bedeutung sind.
mittels O-Ring abgedichtet. Der metallisch dichtende Sitz schliesst
das Ventil praktisch leckagefrei ab.

SINNBILD Z.22101B Z.22101P Z.22101T

Z.22101A

1 TB AP 1 2 TB a 1
a b a 2
Z.22100B AP
2 2 1 TB
Z.22100T
AP TB AP

Z.22100A Z.22100P

1 1 2 1
b a b b

2 2 1 2

AP TB AP TB AP TB AP TB

Z.22101AB Z.22100AB

1 1 1 1
a b a b

2 2 2 2

AP TB AP TB

ALLGEMEINE KENNGRÖSSEN BETÄTIGUNG

Benennung 2/2-Wege Sitzventil Betätigungsart Schaltmagnet stossend, in Öl schaltend,
Bauart Direktgesteuert druckdicht
Befestigungsart Sandwichbauart Ausführung
Baugrösse NG10 nach ISO 4401-05 Medium: SIN60V (Datenblatt 1.1-145)
Betätigungsart Schaltmagnet Anschluss Super: SIS60V (Datenblatt 1.1-150)
Temperaturbereich -25…+70 °C (NBR)
Umgebung -20…+70 °C (FKM) Steckersockel EN 175301 – 803
Gewicht 4,7 kg (1 Magnet)
7,0 - 11,0 kg (2 Magnete)
MTTFd 150 Jahre
