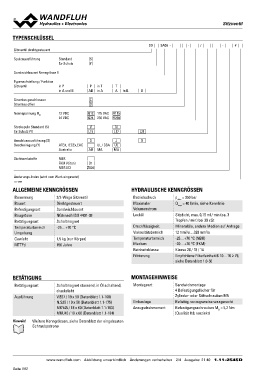

MagnetSsiittzzvveennttiill

TYPENSCHLÜSSEL SD SA06 - -/ -#

Sitzventil direktgesteuert

Spulenausführung Standard S
Ex-Schutz Y

Sandwichbauart Nenngrösse 6

Typenaufstellung / Funktion in P P in T T
Sitzventil in A und B AB in A A in B

B

Stromlos geschlossen C
Stromlos offen O

Nennspannung UN 12 VDC G12 115 VAC R115
24 VDC G24 230 VAC R230

Steckspule Standard (S) VN
Ex-Schutz (Y) L15 L17 L21

Anschlussausführung (S) DJ G
Bescheinigung (Y)
ATEX, IECEx,EAC UL / CSA UL
Australia
AU MA MA

Dichtwerkstoffe NBR
FKM (Viton)
NBR 872 D1
Z604

Änderungs-Index (wird vom Werk eingesetzt)

1.11-2545

ALLGEMEINE KENNGRÖSSEN HYDRAULISCHE KENNGRÖSSEN

Benennung 2/2-Wege Sitzventil Betriebsdruck pmax = 350 bar
Bauart Direktgesteuert Maximaler Qmax = 40 l/min, siehe Kennlinie
Befestigungsart Sandwichbauart Volumenstrom
Baugrösse NG6 nach ISO 4401-03 Lecköl Sitzdicht, max. 0,15 ml / min (ca. 3
Betätigungsart Schaltmagnet Tropfen / min) bei 30 cSt
Temperaturbereich -25…+70 °C Druckflüssigkeit Mineralöle, andere Medien auf Anfrage
Umgebung Viskositätsbereich 12 mm2/s…320 mm2/s
Gewicht 1,5 kg (nur Körper) Temperaturbereich -25…+70 °C (NBR)
MTTFd 150 Jahre Medium -20…+70 °C (FKM)
Reinheitsklasse Klasse 20 / 18 / 14
Filtrierung Empfohlene Filterfeinheit ß 10…16 ≥ 75,
siehe Datenblatt 1.0-50

BETÄTIGUNG MONTAGEHINWEISE

Betätigungsart Schaltmagnet stossend, in Öl schaltend, Montageart Sandwichmontage
druckdicht 4 Befestigungslöcher für
Ausführung Einbaulage Zylinder- oder Stiftschrauben M5
V.E37 / 19 x 50 (Datenblatt 1.1-168) Anzugsdrehmoment
N.S35 / 19 x 50 (Datenblatt 1.1-175) Beliebig, vorzugsweise waagerecht
MKY45 / 18 x 60 (Datenblatt 1.1-183)
MKU45 / 18 x 60 (Datenblatt 1.1-184) Befestigungsschrauben MD = 5,2 Nm
(Qualität 8.8, verzinkt)

Hinweis! Weitere Kenngrössen, siehe Datenblatt der eingebauten
Schraubpatrone

www.wandfluh.com Abbildung unverbindlich Änderungen vorbehalten 2/4 Ausgabe: 21 40 1.11-2545D
