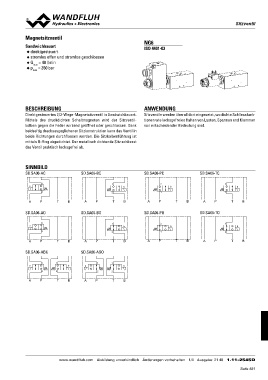

Page 581 - Softbound_Edition_19_de

MagnetSsiittzzvveennttiill

Magnetsitzventil NG6

Sandwichbauart ISO 4401-03
◆ direktgesteuert
◆ stromlos offen und stromlos geschlossen
Qpmmaaxx = 40 l/min
◆ = 350 bar
◆

BESCHREIBUNG ANWENDUNG

Direktgesteuertes 2/2-Wege-Magnetsitzventil in Sandwichbauart. Sitzventile werden überall dort eingesetzt, wo dichte Schliessfunk-
Mittels des druckdichten Schaltmagneten wird der Sitzventil-
kolben gegen die Feder wirkend geöffnet oder geschlossen. Dank tionen wie leckagefreies Halten von Lasten, Spannen und Klemmen
beidseitig druckausgeglichener Sitzkonstruktion kann das Ventil in
beide Richtungen durchflossen werden. Die Sitzkolbenführung ist von entscheidender Bedeutung sind.
mittels O-Ring abgedichtet. Der metallisch dichtende Sitz schliesst
das Ventil praktisch leckagefrei ab.

SINNBILD SD.SA06-BC SD.SA06-PC SD.SA06-TC

SD.SA06-AC

1 1 2 1
a b b b

2 2 1 2

AP TB AP TB AP T B AP TB

SD.SA06-AO SD.SA06-BO SD.SA06-PO SD.SA06-TO

1 1 b 2 1
a 2 b b
B
2 T 1 2

AP TB AP AP TB AP TB

SD.SA06-ABC SD.SA06-ABO

1 1 1 1
a b a b

2 2 2 2

AP TB AP TB

www.wandfluh.com Abbildung unverbindlich Änderungen vorbehalten 1/4 Ausgabe: 21 40 1.11-2545D
Seite 581
