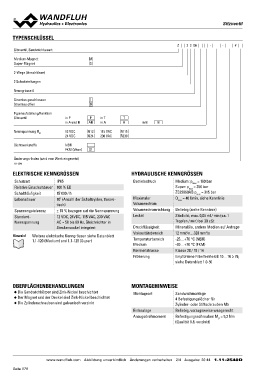

MagnetSsiittzzvveennttiill

TYPENSCHLÜSSEL Z 2 2 06 --#

Sitzventil, Sandwichbauart

Medium-Magnet M
Super-Magnet S

2-Wege (Anschlüsse)

2 Schaltstellungen

Nenngrösse 6

Stromlos geschlossen 1
Stromlos offen 0

Typenaufstellung/Funktion

Sitzventil in P P in T T

in A und B AB in A A in B B

Nennspannung UN 12 VDC G12 115 VAC R115
24 VDC G24 230 VAC R230

Dichtwerkstoffe NBR
FKM (Viton)
D1

Änderungs-Index (wird vom Werk eingesetzt)

1.11-2540

ELEKTRISCHE KENNGRÖSSEN HYDRAULISCHE KENNGRÖSSEN

Schutzart IP65 Betriebsdruck Medium: pmax = 160 bar
Relative Einschaltdauer Super: pmax = 350 bar
Schalthäufigkeit 100 % ED Maximaler ZS22060AB pmax = 315 bar
Lebensdauer Volumenstrom Qmax = 40 l/min, siehe Kennlinie
15'000 / h Volumenstromrichtung
Spannungstoleranz Lecköl Beliebig (siehe Kennlinie)
Standard- 107 (Anzahl der Schaltzyklen, theore- Sitzdicht, max. 0,05 ml / min (ca. 1
Nennspannung tisch) Druckflüssigkeit Tropfen / min) bei 30 cSt
Viskositätsbereich Mineralöle, andere Medien auf Anfrage
± 10 % bezogen auf die Nennspannung Temperaturbereich 12 mm2/s…320 mm2/s
Medium -25…+70 °C (NBR)
12 VDC, 24VDC, 115 VAC, 230 VAC Reinheitsklasse -20…+70 °C (FKM)
AC = 50 bis 60 Hz, Gleichrichter in Filtrierung Klasse 20 / 18 / 14
Steckersockel integriert Empfohlene Filterfeinheit ß 10…16 ≥ 75,
siehe Datenblatt 1.0-50
Hinweis! Weitere elektrische Kenngrössen siehe Datenblatt
1.1-120 (Medium) und 1.1-125 (Super)

OBERFLÄCHENBEHANDLUNGEN MONTAGEHINWEISE

◆ Die Sandwichkörper sind Zink-Nickel beschichtet Montageart Sandwichmontage
4 Befestigungslöcher für
◆ Der Magnet und der Deckel sind Zink-Nickel beschichtet Einbaulage Zylinder- oder Stiftschrauben M5
Anzugsdrehmoment
◆ Die Zylinderschrauben sind galvanisch verzinkt Beliebig, vorzugsweise waagerecht

Befestigungsschrauben MD = 5,2 Nm
(Qualität 8.8, verzinkt)
