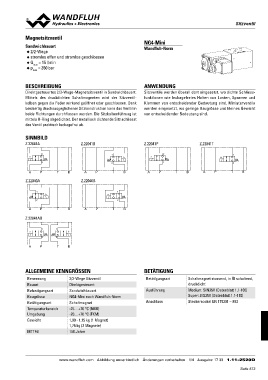

MagnetSsiittzzvveennttiill

Magnetsitzventil NG4-Mini

Sandwichbauart Wandfluh-Norm
◆ 2/2-Wege
◆ stromlos offen und stromlos geschlossen
Qpmmaaxx = 15 l/min
◆ = 350 bar
◆

BESCHREIBUNG ANWENDUNG

Direktgesteuertes 2/2-Wege-Magnetsitzventil in Sandwichbauart. Sitzventile werden überall dort eingesetzt, wo dichte Schliess-
Mittels des druckdichten Schaltmagneten wird der Sitzventil- funktionen wie leckagefreies Halten von Lasten, Spannen und
kolben gegen die Feder wirkend geöffnet oder geschlossen. Dank Klemmen von entscheidender Bedeutung sind. Miniaturventile
beidseitig druckausgeglichener Sitzkonstruktion kann das Ventil in werden eingesetzt, wo geringe Baugrösse und kleines Gewicht
beide Richtungen durchflossen werden. Die Sitzkolbenführung ist von entscheidender Bedeutung sind.
mittels O-Ring abgedichtet. Der metallisch dichtende Sitz schliesst
das Ventil praktisch leckagefrei ab.

SINNBILD Z.22041B Z.22041P Z.22041T

Z.22041A

1 TB AP 1 2 TB a 1
a b a 2
Z.22040B AP
2 2 1 TB

AP TB AP

Z.22040A

1 TB AP 1
b a

2 2

AP TB

Z.22041AB

1 1
a b

2 2

AP TB

ALLGEMEINE KENNGRÖSSEN BETÄTIGUNG

Benennung 2/2-Wege Sitzventil Betätigungsart Schaltmagnet stossend, in Öl schaltend,
Bauart Direktgesteuert druckdicht
Befestigungsart Sandwichbauart Ausführung
Baugrösse NG4-Mini nach Wandfluh-Norm Medium: SIN35V (Datenblatt 1.1-105)
Betätigungsart Schaltmagnet Anschluss Super: SIS35V (Datenblatt 1.1-110)
Temperaturbereich -25…+70 °C (NBR)
Umgebung -20…+70 °C (FKM) Steckersockel EN 175301 – 803
Gewicht 1,00 - 1,15 kg (1 Magnet)
1,75 kg (2 Magnete)
MTTFd 150 Jahre

www.wandfluh.com Abbildung unverbindlich Änderungen vorbehalten 1/4 Ausgabe: 17 33 1.11-2520D
