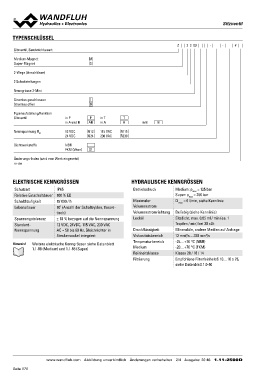

MagnetSsiittzzvveennttiill

TYPENSCHLÜSSEL

Z 2 2 03 --#

Sitzventil, Sandwichbauart

Medium-Magnet M
Super-Magnet S

2-Wege (Anschlüsse)

2 Schaltstellungen

Nenngrösse 3-Mini

Stromlos geschlossen 1
Stromlos offen 0

Typenaufstellung/Funktion in P P in T T
Sitzventil in A und B AB in A A

R115 in B B
R230
Nennspannung UN 12 VDC G12 115 VAC
24 VDC G24 230 VAC

Dichtwerkstoffe NBR
FKM (Viton)
D1

Änderungs-Index (wird vom Werk eingesetzt)

1.11-2500

ELEKTRISCHE KENNGRÖSSEN HYDRAULISCHE KENNGRÖSSEN

Schutzart IP65 Betriebsdruck Medium: pmax = 125 bar
Relative Einschaltdauer Super: pmax = 350 bar
Schalthäufigkeit 100 % ED Maximaler Q max = 6 l/min, siehe Kennlinie
Lebensdauer Volumenstrom
15'000 / h Volumenstromrichtung Beliebig (siehe Kennlinie)
Spannungstoleranz Lecköl Sitzdicht, max. 0,05 ml / min (ca. 1
Standard- 107 (Anzahl der Schaltzyklen, theore- Tropfen / min) bei 30 cSt
Nennspannung tisch) Druckflüssigkeit Mineralöle, andere Medien auf Anfrage
Viskositätsbereich 12 mm2/s…320 mm2/s
± 10 % bezogen auf die Nennspannung Temperaturbereich -25…+70 °C (NBR)
Medium -20…+70 °C (FKM)
12 VDC, 24VDC, 115 VAC, 230 VAC Reinheitsklasse Klasse 20 / 18 / 14
AC = 50 bis 60 Hz, Gleichrichter in Filtrierung Empfohlene Filterfeinheit ß 10…16 ≥ 75,
Steckersockel integriert siehe Datenblatt 1.0-50

Hinweis! Weitere elektrische Kenngrössen siehe Datenblatt
1.1-80 (Medium) und 1.1-85 (Super)

www.wandfluh.com Abbildung unverbindlich Änderungen vorbehalten 2/4 Ausgabe: 20 46 1.11-2500D
