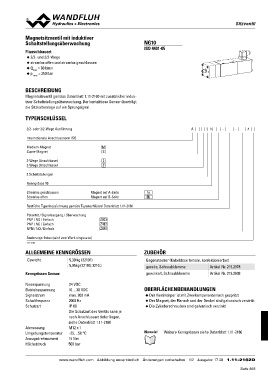

Page 565 - Softbound_Edition_19_de

MagnetSsiittzzvveennttiill

Magnetsitzventil mit induktiver NG10
Schaltstellungsüberwachung
ISO 4401-05
Flanschbauart
◆ 2/2- und 3/2-Wege
◆ stromlos offen und stromlos geschlossen
◆ Qmax = 80 l/min
◆ p max = 350 bar

BESCHREIBUNG

Magnetsitzventil gemäss Datenblatt 1.11-2160 mit zusätzlicher induk-

tiver Schaltstellungsüberwachung. Der kontaktlose Sensor überträgt

die Sitzkolbenlage auf ein Sprungsignal.

TYPENSCHLÜSSEL

2/2- oder 3/2-Wege Ausführung A 2 10 - - #

Internationale Anschlussnorm ISO

Medium-Magnet M
Super-Magnet S

2-Wege (Anschlüsse) 2
3-Wege (Anschlüsse) 3

2 Schaltstellungen

Nenngrösse 10

Stromlos geschlossen Magnet auf A-Seite 1a
Stromlos offen Magnet auf B-Seite 0b

Restliche Typenbezeichnung gemäss Typenschlüssel Datenblatt 1.11-2160

Polarität / Signalausgang / Überwachung Z603
PNP / NO / Einfach Z482
PNP / NC / Einfach Z680
NPN / NO / Einfach

Änderungs-Index (wird vom Werk eingesetzt)

1.11-2162

ALLGEMEINE KENNGRÖSSEN ZUBEHÖR

Gewicht 5,30 kg (22101) Gegenstecker (Kabeldose female, konfektionierbar)
5,95kg (22100; 3210.)
gerade, Schraubklemme Artikel Nr. 219.2978

Kenngrössen Sensor: gewinkelt, Schraubklemme Artikel Nr. 219.3003

Nennspannung 24 VDC OBERFLÄCHENBEHANDLUNGEN
Betriebsspannung 10…30 VDC
Signalstrom max. 200 mA ◆ Der Ventilkörper ist mit Zweikomponentenlack gespritzt
Schaltfrequenz 2000 Hz
Schutzart IP 68 ◆ Der Magnet, der Flansch und der Deckel sind galvanisch verzinkt
Die Schutzart des Ventils kann je
Abmessung nach Anschlussart tiefer liegen, ◆ Die Zylinderschrauben sind galvanisch verzinkt
Umgebungstemperatur siehe Datenblatt 1.11-2160
Anzugsdrehmoment M12 x 1 Hinweis! Weitere Kenngrössen siehe Datenblatt 1.11-2160
Höchstdruck -25…50 °C
15 Nm
500 bar

www.wandfluh.com Abbildung unverbindlich Änderungen vorbehalten 1/2 Ausgabe: 17 20 1.11-2162D
