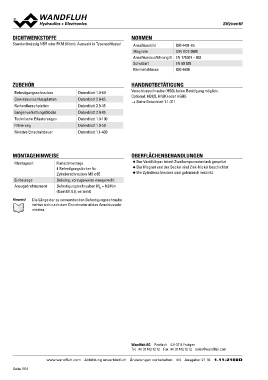

P. 564
SSiittzzvveennttiill
DICHTWERKSTOFFE NORMEN
Standardmässig NBR oder FKM (Viton), Auswahl in Typenschlüssel Anschlussbild ISO 4401-05
Magnete DIN VDE 0580
Anschlussausführung D EN 175301 – 803
Schutzart EN 60 529
Reinheitsklasse ISO 4406
ZUBEHÖR Datenblatt 1.0-60 HANDNOTBETÄTIGUNG
Datenblatt 2.9-05
Befestigungsschrauben Datenblatt 2.9-45 Verschlussschraube (HB0), keine Betätigung möglich.
Gewindeanschlussplatten Datenblatt 2.9-85
Reihenflanschplatten Datenblatt 1.0-100 Optional: HB8,5, HN(K) oder HG(K)
Längenverkettungsblöcke Datenblatt 1.0-50
Technische Erläuterungen Datenblatt 1.1-430 → Siehe Datenblatt 1.1-311
Filtrierung
Relative Einschaltdauer
MONTAGEHINWEISE OBERFLÄCHENBEHANDLUNGEN
Montageart Flanschmontage ◆ Der Ventilkörper ist mit Zweikomponentenlack gespritzt
4 Befestigungslöcher für
Einbaulage Zylinderschrauben M6 x 65 ◆ Der Magnet und der Deckel sind Zink-Nickel beschichtet
Anzugsdrehmoment
Beliebig, vorzugsweise waagerecht ◆ Die Zylinderschrauben sind galvanisch verzinkt
Befestigungsschrauben MD = 8,9 Nm
(Qualität 8.8, verzinkt)
Hinweis! Die Länge der zu verwendenden Befestigungsschraube
richtet sich nach dem Grundmaterial des Anschlussele-
mentes.
Wandfluh AG Postfach CH-3714 Frutigen
Tel. +41 33 672 72 72 Fax +41 33 672 72 12 sales@wandfluh.com
www.wandfluh.com Abbildung unverbindlich Änderungen vorbehalten 4/4 Ausgabe: 21 16 1.11-2160D
