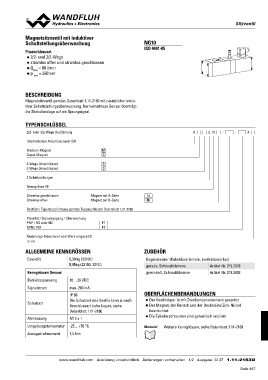

MagnetSsiittzzvveennttiill

Magnetsitzventil mit induktiver NG10
Schaltstellungsüberwachung
ISO 4401-05
Flanschbauart
◆ 2/2- und 3/2-Wege
◆ stromlos offen und stromlos geschlossen
Qp mmaaxx = 80 l/min
◆ = 350 bar
◆

BESCHREIBUNG

Magnetsitzventil gemäss Datenblatt 1.11-2160 mit zusätzlicher induk-

tiver Schaltstellungsüberwachung. Der kontaktlose Sensor überträgt

die Sitzkolbenlage auf ein Sprungsignal.

TYPENSCHLÜSSEL A 2 10 - - #

2/2- oder 3/2-Wege Ausführung

Internationale Anschlussnorm ISO

Medium-Magnet M
Super-Magnet S

2-Wege (Anschlüsse) 2
3-Wege (Anschlüsse) 3

2 Schaltstellungen

Nenngrösse 10

Stromlos geschlossen Magnet auf A-Seite 1a
Stromlos offen Magnet auf B-Seite 0b

Restliche Typenbezeichnung gemäss Typenschlüssel Datenblatt 1.11-2160

Polarität / Signalausgang / Überwachung P1
PNP / NO oder NC P2
NPN / NO

Änderungs-Index (wird vom Werk eingesetzt)

1.11-2162

ALLGEMEINE KENNGRÖSSEN ZUBEHÖR

Gewicht 5,30 kg (22101) Gegenstecker (Kabeldose female, konfektionierbar)
5,95kg (22100; 3210.)
gerade, Schraubklemme Artikel Nr. 219.2978

Kenngrössen Sensor: gewinkelt, Schraubklemme Artikel Nr. 219.3003

Betriebsspanunng 10…36 VDC

Signalstrom max. 200 mA OBERFLÄCHENBEHANDLUNGEN
Schutzart
Abmessung IP 68 ◆ Der Ventilkörper ist mit Zweikomponentenlack gespritzt
Die Schutzart des Ventils kann je nach ◆ Der Magnet, der Flansch und der Deckelsind Zink-Nickel
Anschlussart tiefer liegen, siehe
Datenblatt 1.11-2160 beschichtet
◆ Die Zylinderschrauben sind galvanisch verzinkt
M12 x 1
Hinweis! Weitere Kenngrössen, siehe Datenblatt 1.11-2160
Umgebungstemperatur -25…+70 °C

Anzugsdrehmoment 7,5 Nm

www.wandfluh.com Abbildung unverbindlich Änderungen vorbehalten 1/2 Ausgabe: 22 37 1.11-2163D
