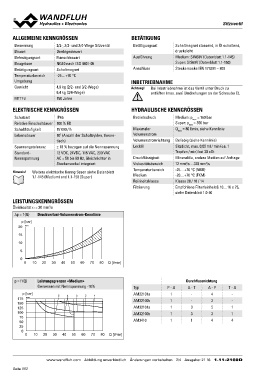

Page 562 - Softbound_Edition_19_de

SSiittzzvveennttiill

ALLGEMEINE KENNGRÖSSEN BETÄTIGUNG

Benennung 2/2-, 3/2- und 3/4-Wege Sitzventil Betätigungsart Schaltmagnet stossend, in Öl schaltend,
Bauart Direktgesteuert druckdicht
Befestigungsart Flanschbauart Ausführung
Baugrösse NG10 nach ISO 4401-05 Medium: SIN60V (Datenblatt 1.1-145)
Betätigungsart Schaltmagnet Anschluss Super: SIS60V (Datenblatt 1.1-150)
Temperaturbereich -25…+70 °C
Umgebung Steckersockel EN 175301 – 803
Gewicht 4,6 kg (2/2- und 3/2-Wege)
6,4 kg (3/4-Wege) INBETRIEBNAHME
MTTFd 150 Jahre
Achtung! Bei Inbetriebnahme ist das Ventil unter Druck zu
entlüften (max. zwei Umdrehungen an der Schraube E).

ELEKTRISCHE KENNGRÖSSEN HYDRAULISCHE KENNGRÖSSEN

Schutzart IP65 Betriebsdruck Medium: pmax = 160 bar
Relative Einschaltdauer Super: pmax = 350 bar
Schalthäufigkeit 100 % ED Maximaler Qmax = 80 l/min, siehe Kennlinie
Lebensdauer Volumenstrom
15'000 / h Volumenstromrichtung Beliebig (siehe Kennlinie)
Spannungstoleranz Lecköl Sitzdicht, max. 0,05 ml / min (ca. 1
Standard- 107 (Anzahl der Schaltzyklen, theore- Tropfen / min) bei 30 cSt
Nennspannung tisch) Druckflüssigkeit Mineralöle, andere Medien auf Anfrage
Viskositätsbereich 12 mm2/s…320 mm2/s
± 10 % bezogen auf die Nennspannung Temperaturbereich -25…+70 °C (NBR)
Medium -20…+70 °C (FKM)
12 VDC, 24VDC, 115 VAC, 230 VAC Reinheitsklasse Klasse 20 / 18 / 14
AC = 50 bis 60 Hz, Gleichrichter in Filtrierung Empfohlene Filterfeinheit ß 10…16 ≥ 75,
Steckersockel integriert siehe Datenblatt 1.0-50

Hinweis! Weitere elektrische Kenngrössen siehe Datenblatt
1.1-145 (Medium) und 1.1-150 (Super)

LEISTUNGSKENNGRÖSSEN

Ölviskosität u = 30 mm2/s
∆p = f (Q) Druckverlust-Volumenstrom-Kennlinie

p [bar]
20 K0157

15

10

5

0
0 10 20 30 40 50 60 70 80 Q [l/min]

p = f (Q) Leistungsgrenzen «Medium» Durchflussrichtung
Gemessen mit Nennspannung -10% P-A A-T A-P T-A
Typ
p [bar] 54321 AM22101a 1-4-
175 K0155 AM22100b 1-2-
AM32101a 1351
150 AM32100b 1331
AM3410 1144
125

100

75

50

25

0 80 Q [l/min]
0 10 20 30 40 50 60 70

www.wandfluh.com Abbildung unverbindlich Änderungen vorbehalten 2/4 Ausgabe: 21 16 1.11-2160D
