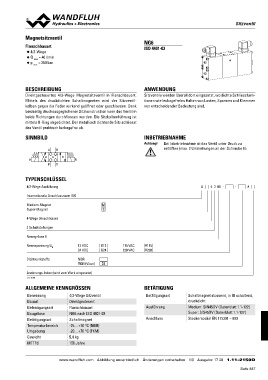

SSiittzzvveennttiill
Magnetsitzventil NG6
Flanschbauart ISO 4401-03
◆ 4/3-Wege
◆ Q max = 40 l/min
◆ p max = 350 bar
BESCHREIBUNG ANWENDUNG
Direktgesteuertes 4/3-Wege Magnetsitzventil in Flanschbauart. Sitzventile werden überall dort eingesetzt, wo dichte Schliessfunk-
Mittels des druckdichten Schaltmagneten wird der Sitzventil- tionen wie leckagefreies Halten von Lasten, Spannen und Klemmen
kolben gegen die Feder wirkend geöffnet oder geschlossen. Dank von entscheidender Bedeutung sind.
beidseitig druckausgeglichener Sitzkonstruktion kann das Ventil in
beide Richtungen durchflossen werden. Die Sitzkolbenführung ist INBETRIEBNAHME
mittels O-Ring abgedichtet. Der metallisch dichtende Sitz schliesst
das Ventil praktisch leckagefrei ab. Achtung! Bei Inbetriebnahme ist das Ventil unter Druck zu
entlüften (max. 2 Umdrehungen an der Schraube E).
SINNBILD
AB
ao b
ab
PT
TYPENSCHLÜSSEL A 4 3 06 - - #
4/3-Wege Ausführung
Internationale Anschlussnorm ISO
Medium-Magnet M
Super-Magnet S
4-Wege (Anschlüsse)
3 Schaltstellungen
Nenngrösse 6
Nennspannung UN 12 VDC G12 115 VAC R115
24 VDC G24 230 VAC R230
Dichtwerkstoffe NBR
FKM (Viton)
D1
Änderungs-Index (wird vom Werk eingesetzt)
1.11-2150
ALLGEMEINE KENNGRÖSSEN BETÄTIGUNG
Benennung 4/3-Wege Sitzventil Betätigungsart Schaltmagnet stossend, in Öl schaltend,
Bauart Direktgesteuert druckdicht
Befestigungsart Flanschbauart Ausführung
Baugrösse NG6 nach ISO 4401-03 Medium: SIN45DV (Datenblatt 1.1-122)
Betätigungsart Schaltmagnet Anschluss Super: SIS45DV (Datenblatt 1.1-127)
Temperaturbereich -25…+70 °C (NBR)
Umgebung -20…+70 °C (FKM) Steckersockel EN 175301 – 803
Gewicht 5,4 kg
MTTFd 150 Jahre
www.wandfluh.com Abbildung unverbindlich Änderungen vorbehalten 1/3 Ausgabe: 17 20 1.11-2150D
