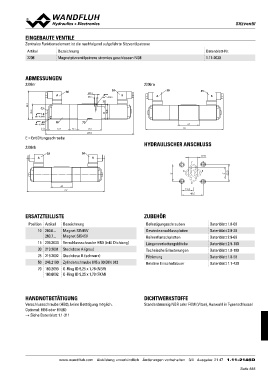

EINGEBAUTE VENTILE SSiittzzvveennttiill
Zentrales Funktionselement ist die nachfolgend aufgeführte Sitzventilpatrone Datenblatt-Nr.
1.11-2030
Artikel Bezeichnung
2206 Magnetsitzventilpatrone stromlos geschlossen NG6
ABMESSUNGEN 35 2206ra 30 35
B
3206rr 9.5 A
30 B
A
5.5 MD= 5.2Nm
E85.3 10 70 64
45 237
15 38 864.225.1 72.3
46270.4
MD= 9.5Nm
3135
50 21B
32.5
MD= 5.2Nm
4
E = Entlüftungsschraube
2206rb HYDRAULISCHER ANSCHLUSS
A 30 17.8
B
T
A
64 P
237
21.5
40.5
ERSATZTEILLISTE ZUBEHÖR
Position Artikel Bezeichnung Befestigungsschrauben Datenblatt 1.0-60
Gewindeanschlussplatten Datenblatt 2.9-30
10 260.6... Magnet SIN45V Reihenflanschplatten Datenblatt 2.9-60
260.7... Magnet SIS45V Längenverkettungsblöcke Datenblatt 2.9-100
Technische Erläuterungen Datenblatt 1.0-100
15 239.2033 Verschlussschraube HB0 (inkl. Dichtung) Filtrierung Datenblatt 1.0-50
30 219.2001 Steckdose A (grau) Relative Einschaltdauer Datenblatt 1.1-430
35 219.2002 Steckdose B (schwarz)
50 246.2190 Zylinderschraube M5 x 90 DIN 912
70 160.2093 O-Ring ID 9,25 x 1,78 (NBR)
160.6092 O-Ring ID 9,25 x 1,78 (FKM)
HANDNOTBETÄTIGUNG DICHTWERKSTOFFE
Verschlussschraube (HB0), keine Betätigung möglich. Standardmässig NBR oder FKM (Viton), Auswahl in Typenschlüssel
Optional: HB6 oder HN(K)
→ Siehe Datenblatt 1.1-311
