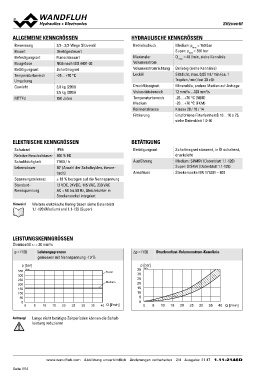

SSiittzzvveennttiill

ALLGEMEINE KENNGRÖSSEN HYDRAULISCHE KENNGRÖSSEN

Benennung 2/2-, 3/2-Wege Sitzventil Betriebsdruck Medium: pmax = 160 bar
Bauart Direktgesteuert Super: pmax = 350 bar
Befestigungsart Flanschbauart Maximaler Q max = 40 l/min, siehe Kennlinie
Baugrösse NG6 nach ISO 4401-03 Volumenstrom
Betätigungsart Schaltmagnet Volumenstromrichtung Beliebig (siehe Kennlinie)
Temperaturbereich -25…+70 °C Lecköl Sitzdicht, max. 0,05 ml / min (ca. 1
Umgebung Tropfen / min) bei 30 cSt
Gewicht 3,0 kg (2206) Druckflüssigkeit Mineralöle, andere Medien auf Anfrage
3,5 kg (3206) Viskositätsbereich 12 mm2/s…320 mm2/s
MTTFd 150 Jahre Temperaturbereich -25…+70 °C (NBR)
Medium -20…+70 °C (FKM)
Reinheitsklasse Klasse 20 / 18 / 14
Filtrierung Empfohlene Filterfeinheit ß 10…16 ≥ 75,
siehe Datenblatt 1.0-50

ELEKTRISCHE KENNGRÖSSEN BETÄTIGUNG

Schutzart IP65 Betätigungsart Schaltmagnet stossend, in Öl schaltend,
Relative Einschaltdauer druckdicht
Schalthäufigkeit 100 % ED Ausführung
Lebensdauer Medium: SIN45V (Datenblatt 1.1-120)
7'500 / h Anschluss Super: SIS45V (Datenblatt 1.1-125)
Spannungstoleranz
Standard- 107 (Anzahl der Schaltzyklen, theore- Steckersockel EN 175301 – 803
Nennspannung tisch)

± 10 % bezogen auf die Nennspannung

12 VDC, 24VDC, 115 VAC, 230 VAC
AC = 50 bis 60 Hz, Gleichrichter in
Steckersockel integriert

Hinweis! Weitere elektrische Kenngrössen siehe Datenblatt
1.1-120 (Medium) und 1.1-125 (Super)

LEISTUNGSKENNGRÖSSEN

Ölviskosität u = 30 mm2/s

p = f (Q) Leistungsgrenzen Δp = f (Q) Druckverlust-Volumenstrom-Kennlinie
gemessen mit Nennspannung -10 %

p [bar] Super p [bar] 10 15 20 25 30 35 40 Q [l/min]
350 K4202 Medium 35 K0078
300 30
250 10 15 20 25 30 35 40 Q [l/min] 25
200 20
150 15
100 10
50
5
0 0
05
05

Achtung! Lange nicht betätigte Zeitperioden können die Schalt-
leistung reduzieren

www.wandfluh.com Abbildung unverbindlich Änderungen vorbehalten 2/4 Ausgabe: 21 47 1.11-2146D
